구성 및 사양

사업분야 / 환기 설비 시스템

세대 환기 덕트 시스템

Air-Guide System

Air-Guide 시스템

Air-Guide는 덕트 내부에 삽입하여 풍량을
단계별로 정밀하게 조절하는 제어 장치입니다.
현장 풍량 측정 후 적정 가이드를 선택 적용함으로써
균형 잡힌 공기 분배를 구현하며,

탈부착이 가능해
유지관리 및 재조정이 용이한 구조입니다.

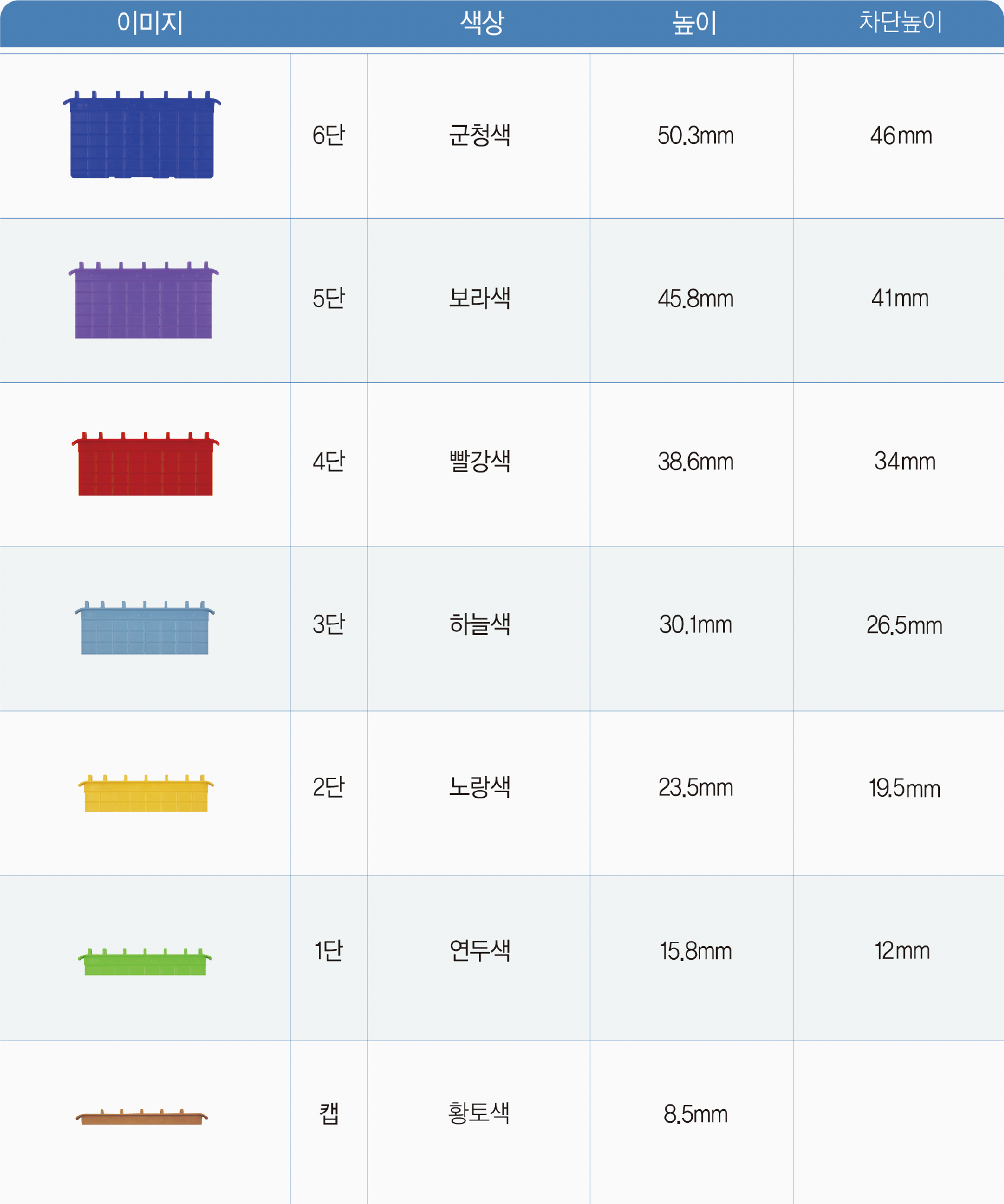

Air-Guide

이경티 (Reducer Type)

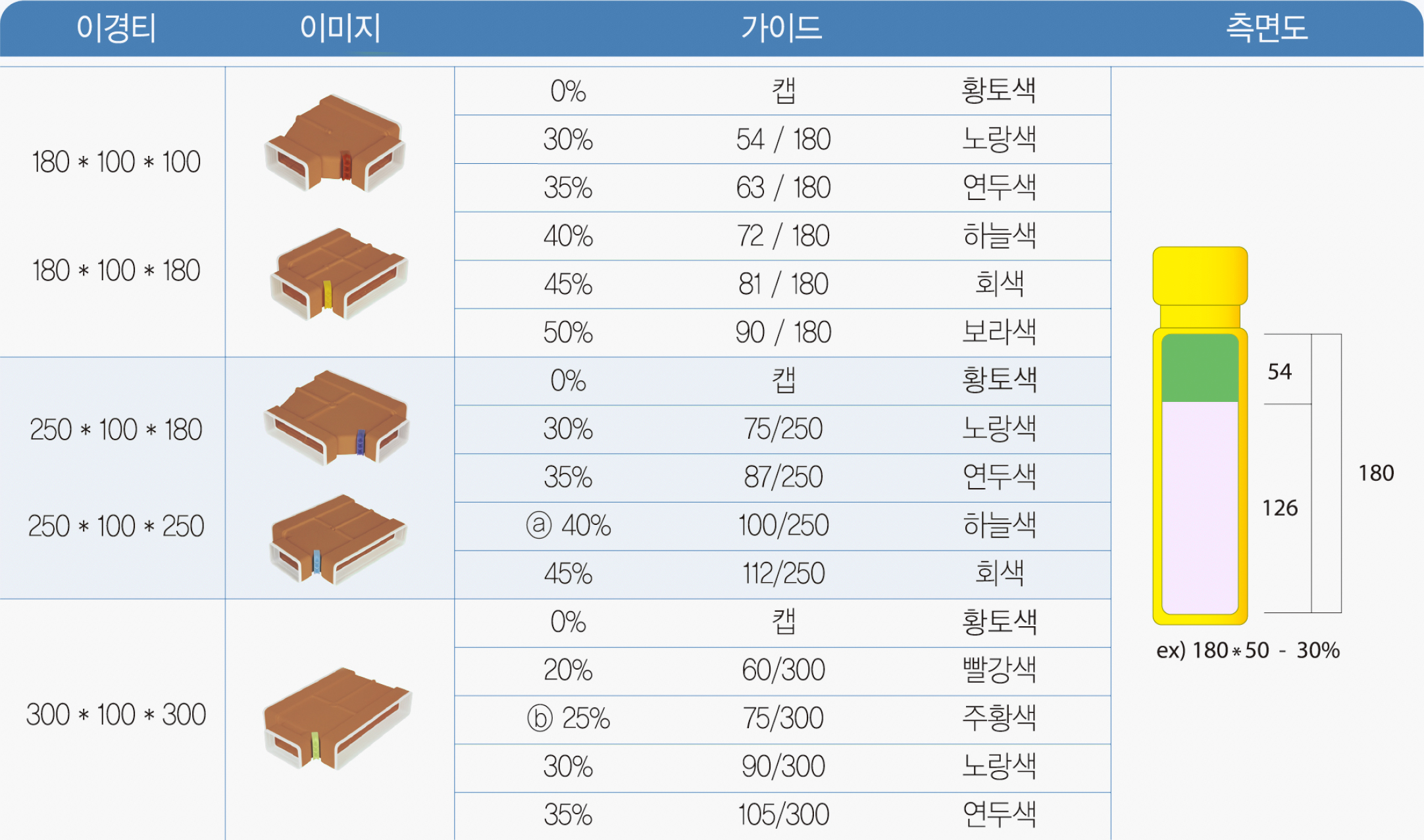

규격: 180×100×100 / 180×100×180 /
250×100×180 / 250×100×250 / 300×100×300 등
조절 단계: 0~50%
색상 구분: 황토색 / 노랑 / 연두 / 하늘 / 회색 / 보라 / 빨강 / 주황 등

※ 이경티 분기 후 후속 덕트의 정압에 따라 동일사이즈의 가이드라 하여도

풍량이 달라지므로 현장에서 풍량 측정 후 가이드를 선정하여야 합니다.

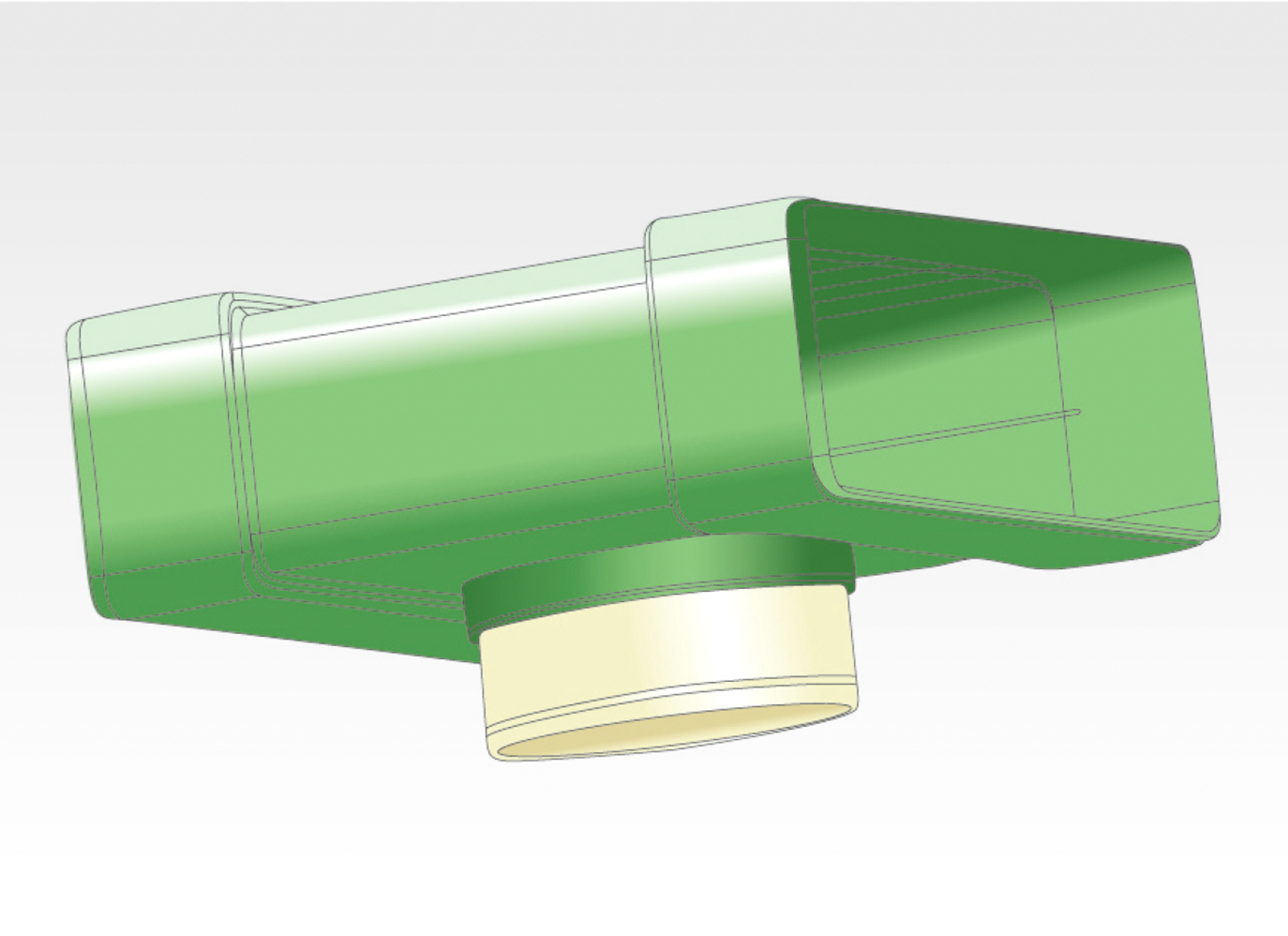

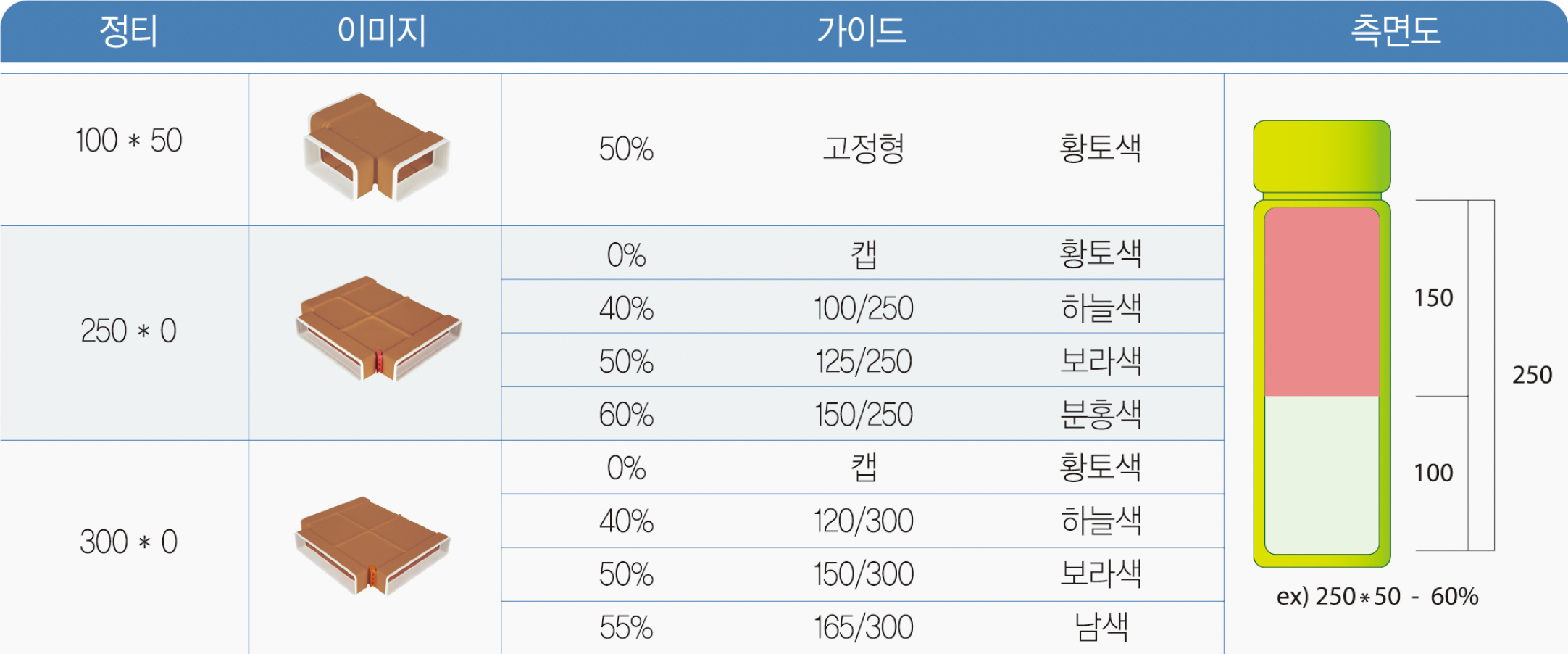

정티 (Tee Type)

규격: 100×50 / 250×0 / 300×0 등
조절 단계: 40~60%
색상 구분: 황토색 / 하늘 / 보라 / 분홍 / 남색 등

※ 정티 분기 후 후속 덕트의 정압에 따라 동일사이즈의 가이드라 하여도

풍량이 달라지므로 현장에서 풍량 측정 후 가이드를 선정하여야 합니다.

설치 방법

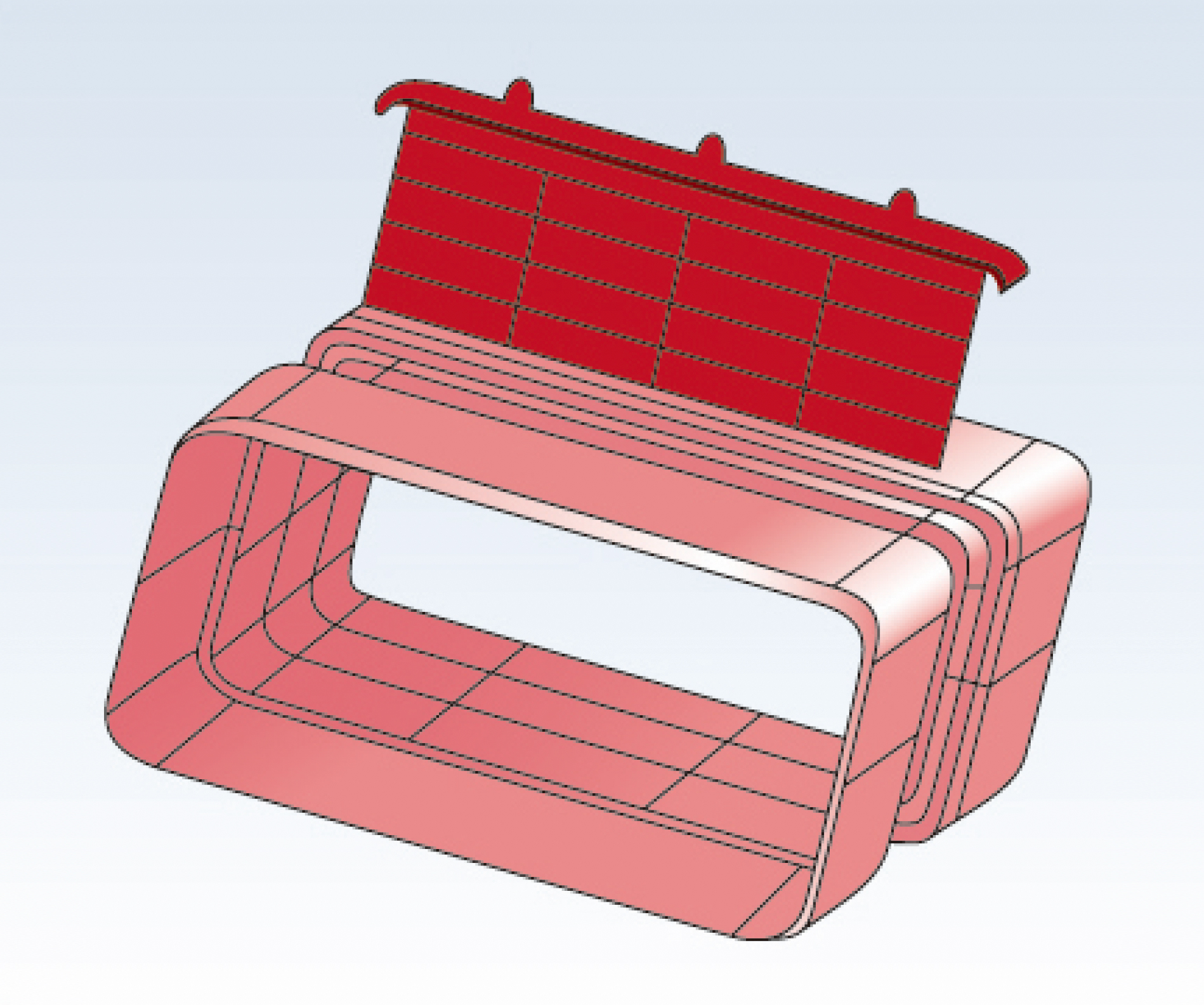

공기량을 조절하기 위하여 1차로 풍량조절 이경티에

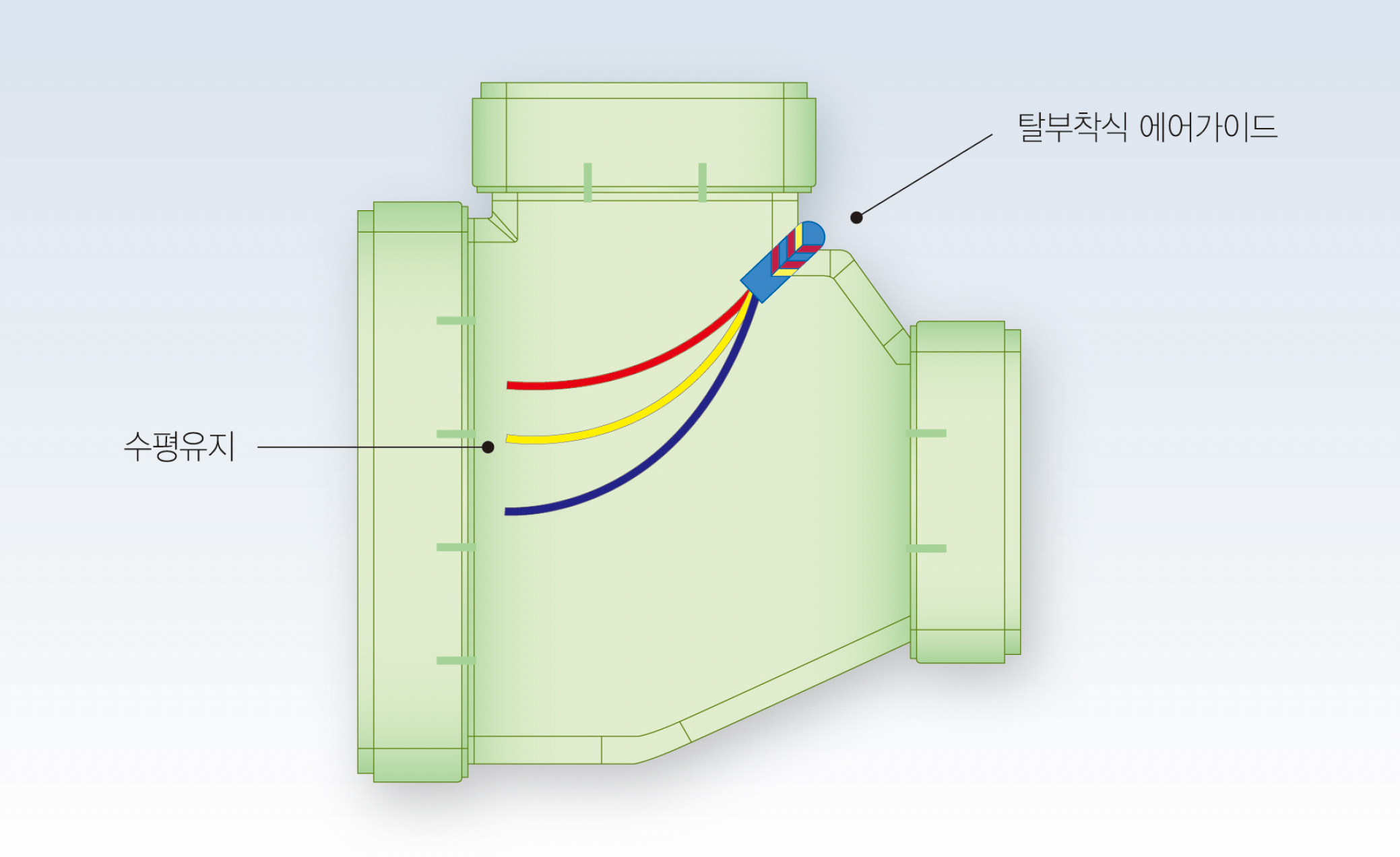

그림과 같은 착탈식 에어가드를 설치합니다.
(에어가이드 설치 시 밀착조립)

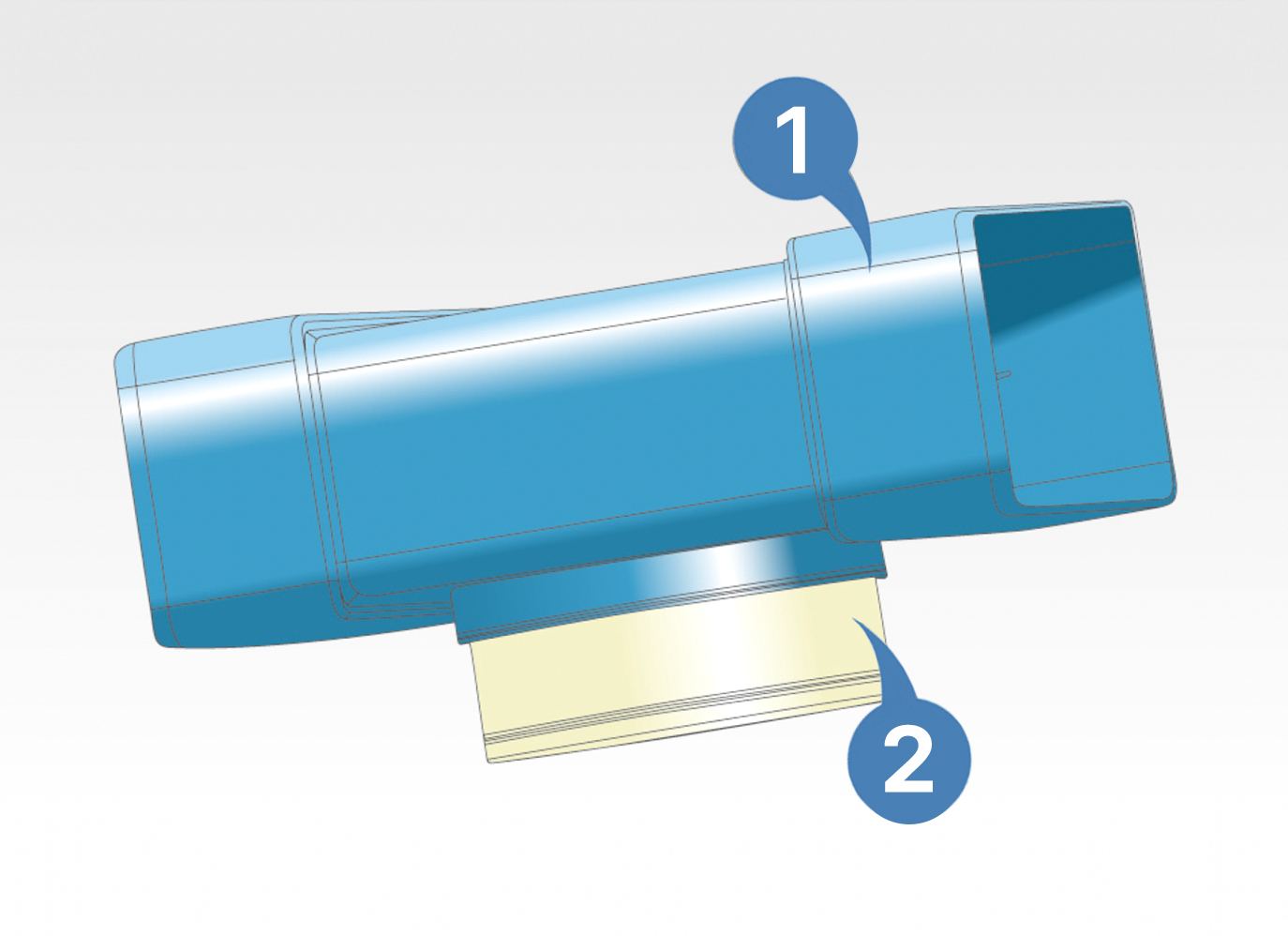

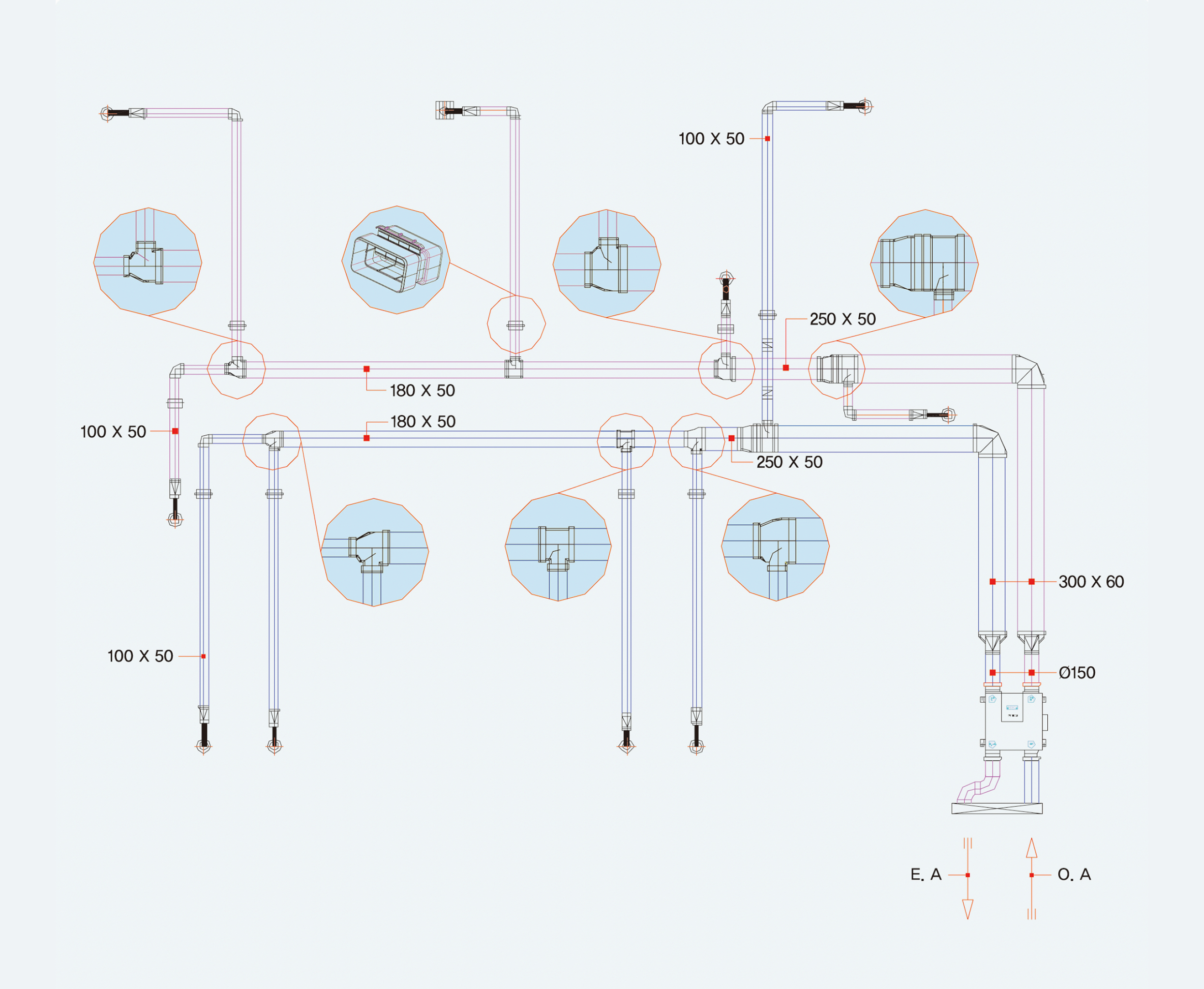

설치 표준도

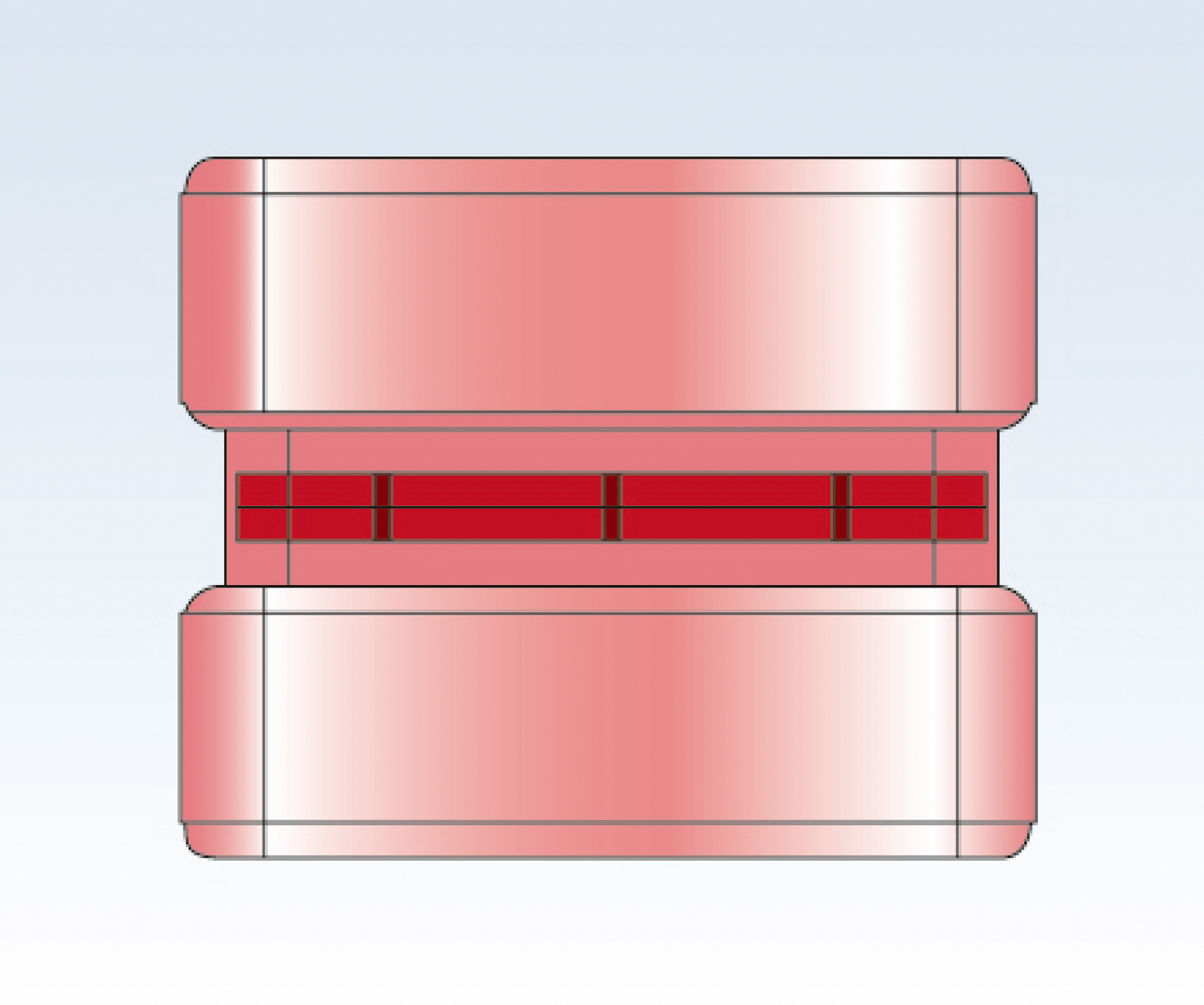

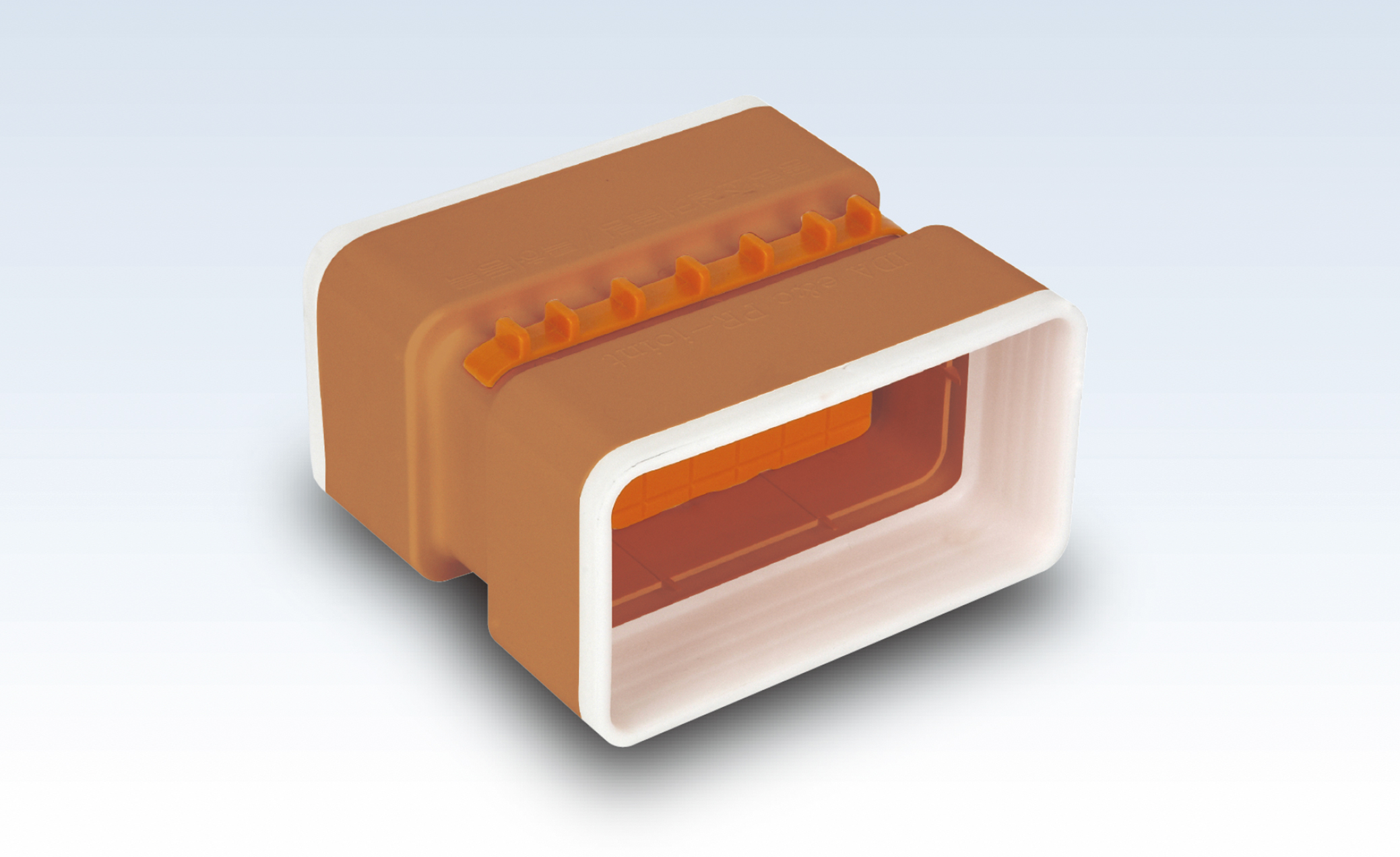

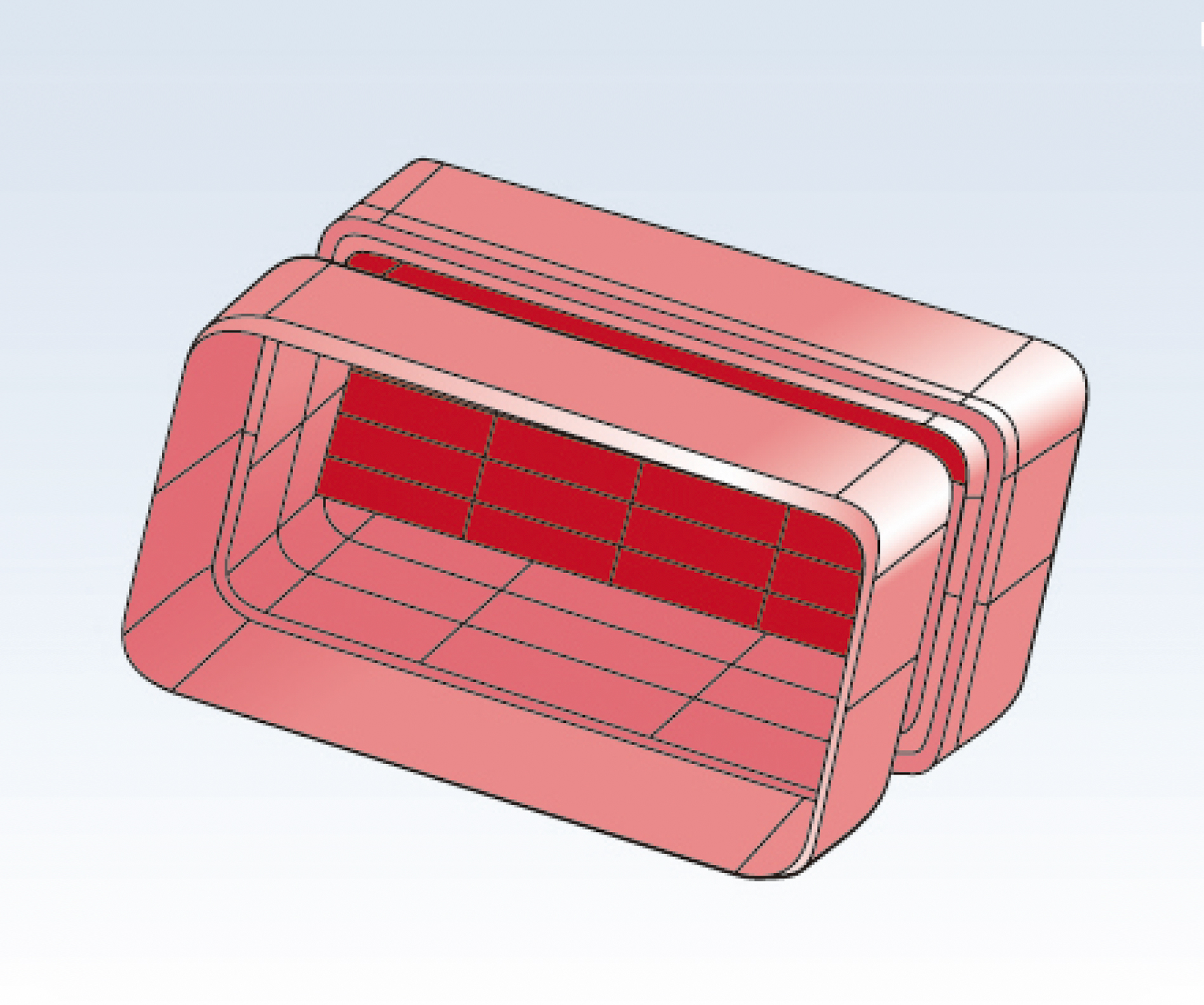

1차 큰 기류의 풍량은 풍량조절 이경티에서 조절하고, 2차로 풍량조절형 커플링에서 정확한 풍량을 맞춥니다. 풍량조절형 이경티는 가지관 덕트의 풍량이 부족할 때, 규격(각도)에 맞는 가이드를 선정하여 부착합니다. 풍량조절형 이경티는 가지관 덕트의 풍량이 과다할 때, 댐퍼의 간을 조절 후 사용합니다.

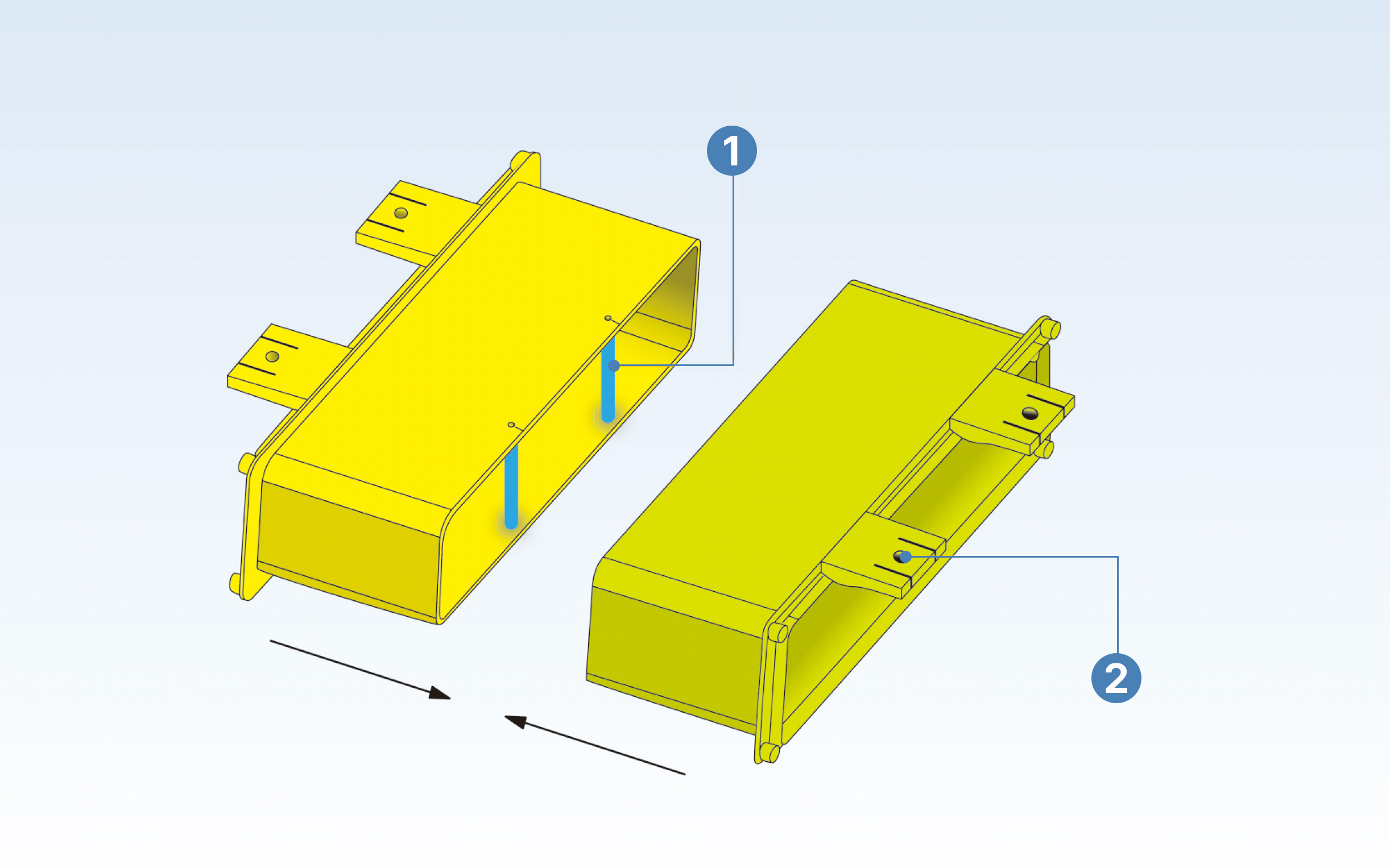

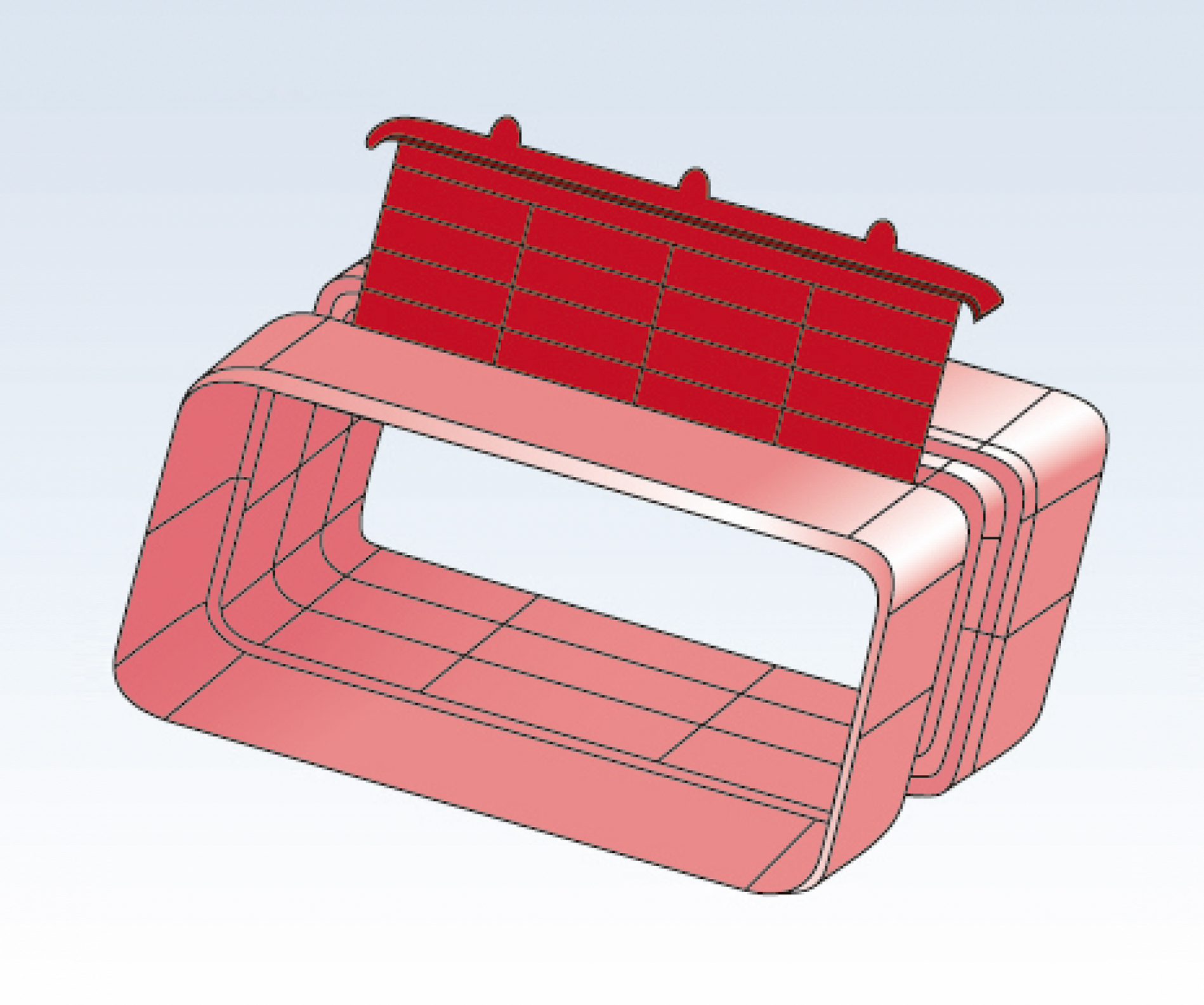

삽입 방법
