사업분야 / 환기 설비 시스템
세대 환기 덕트 시스템
OVERVIEW
PR-Joint 기반 무접착
건식 환기 솔루션
PR-Joint 기반 무접착
건식 환기 솔루션
건식 환기 솔루션
IDA e&c 세대 환기 덕트 시스템은
기밀성·내구성·시공성을 동시에 확보한
PR-Joint 구조의 무접착 건식
환기 덕트 시스템입니다.
기밀성·내구성·시공성을 동시에 확보한
PR-Joint 구조의 무접착 건식
환기 덕트 시스템입니다.
건축물 내 환기 성능은
실내 공기질과 직결되는 핵심 설비 요소이며,
IDA e&c는 설계–시공–검증까지 고려한
통합 환기 설비 솔루션을 제공합니다.
실내 공기질과 직결되는 핵심 설비 요소이며,
IDA e&c는 설계–시공–검증까지 고려한
통합 환기 설비 솔루션을 제공합니다.
ABS(PVC)
재질 적용
재질 적용
황토 기능성
덕트 적용 가능
덕트 적용 가능
본드·실리콘
미사용 건식 결합
미사용 건식 결합

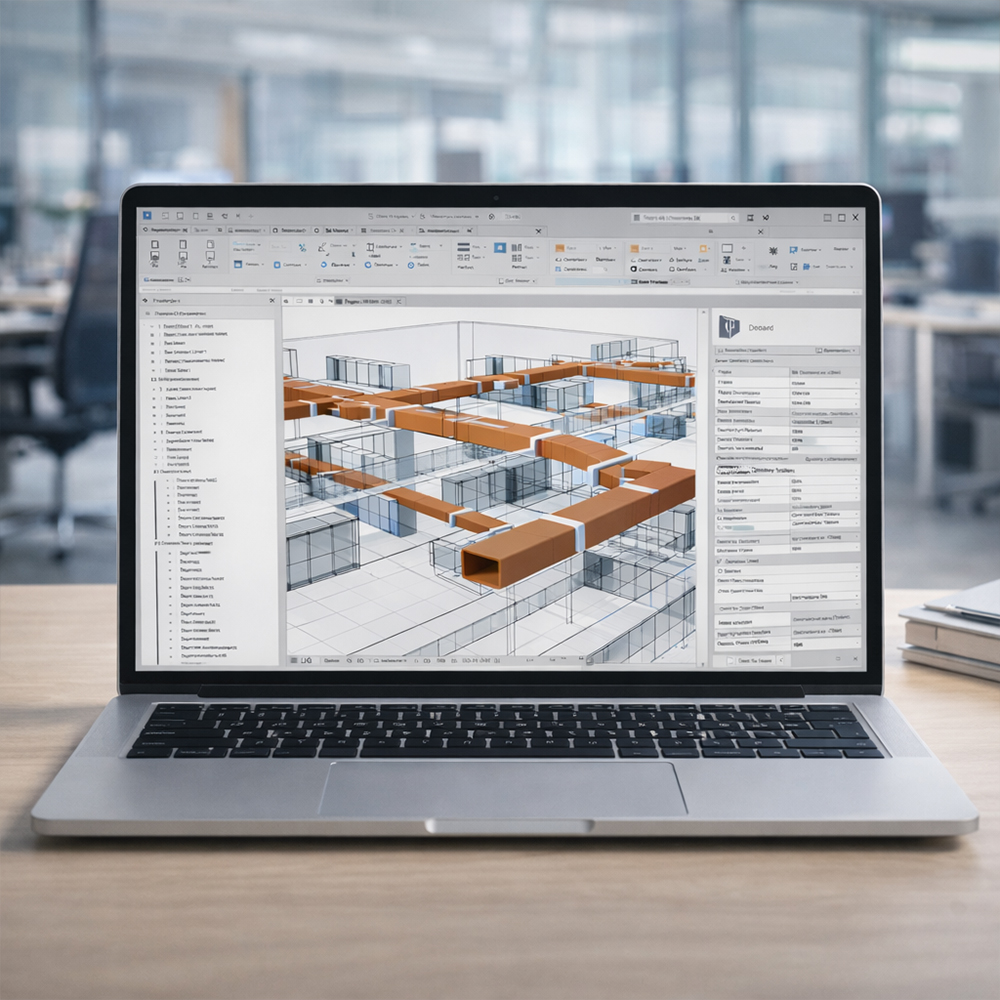

Auto CAD 사용한 정확한 설계

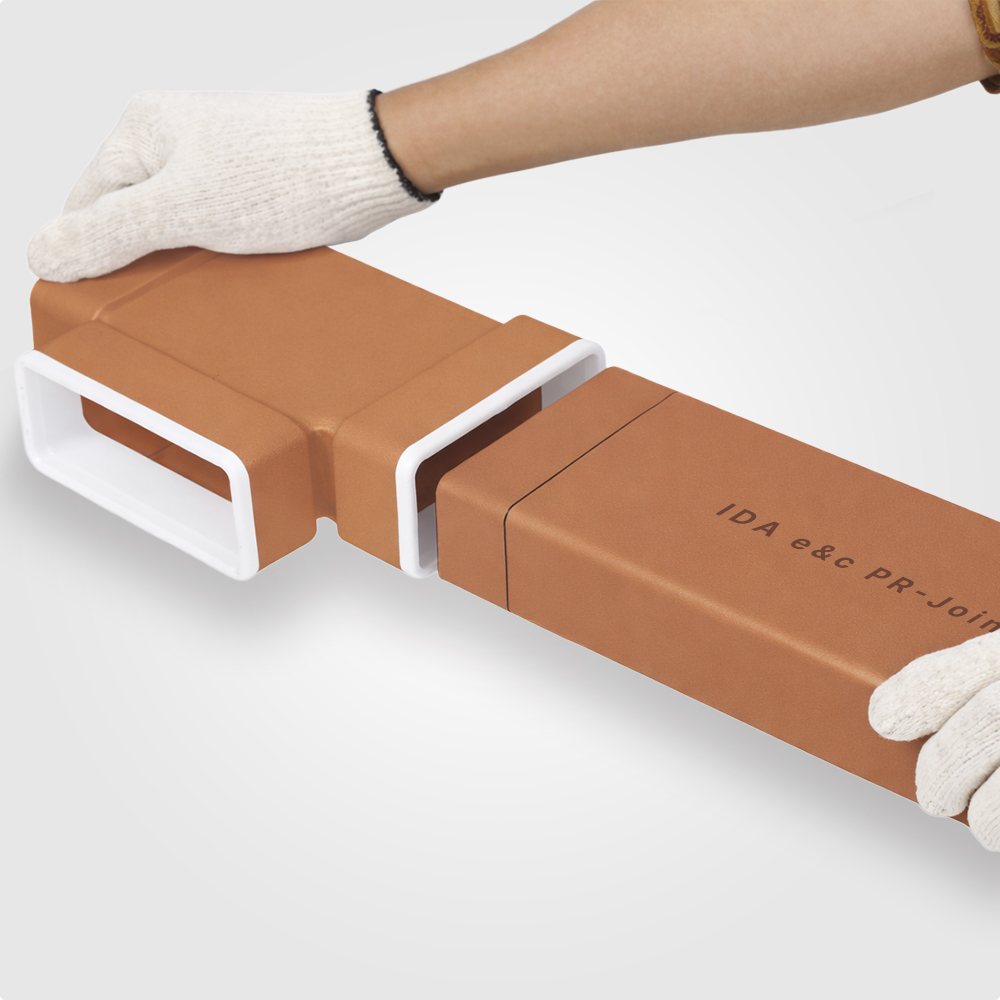

유지관리 및
재시공 용이
재시공 용이
STRUCTURE
PR-Joint 시스템 구조
PR-Joint 시스템 구조
무접착 건식 결합 구조
PR-Joint는 기존 본드·실리콘 방식의 단점을
개선한 고무 결합 응용 구조로,
직관과 부속을 삽입·결합하는 방식입니다.
설치 및 분리가 간편하며,
친환경 건식 시공이 가능합니다.
개선한 고무 결합 응용 구조로,
직관과 부속을 삽입·결합하는 방식입니다.
설치 및 분리가 간편하며,
친환경 건식 시공이 가능합니다.
구조적 특징
- 결합부 틈새 벌어짐 방지
- 누기 최소화 설계
- 직선 정렬 유지 구조
- 탈착 가능 구조 (재시공 가능)
- 본드·실리콘 미사용
- 유지관리 효율성 확보

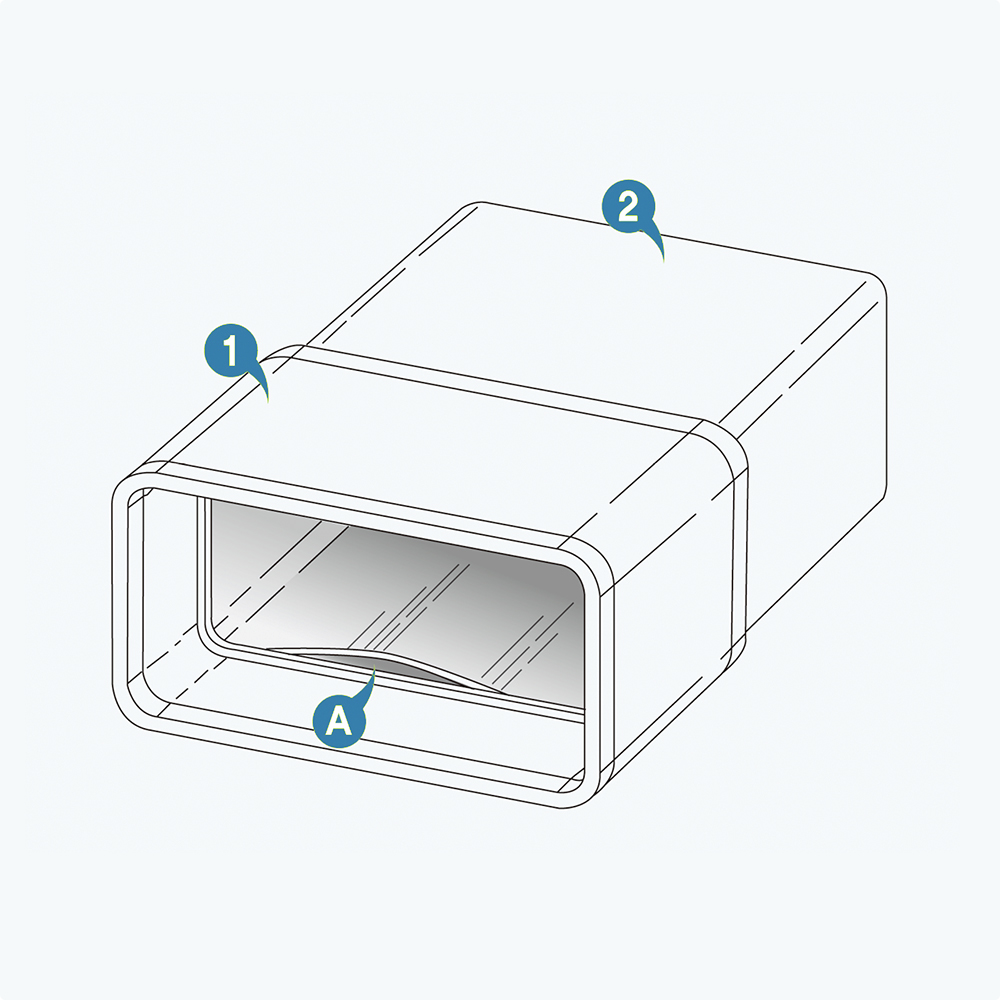

덕트 결합 시
- ① 커플링
- ② 직관
ABS DUCT는 직관이 내구성, 내화학성, 내충격성, 내마모성 등의 우수한 성질이
있는 반면 설치 시 도면의 Ⓐ와 같이 틈새가 벌어지는 경우가 많습니다.
있는 반면 설치 시 도면의 Ⓐ와 같이 틈새가 벌어지는 경우가 많습니다.

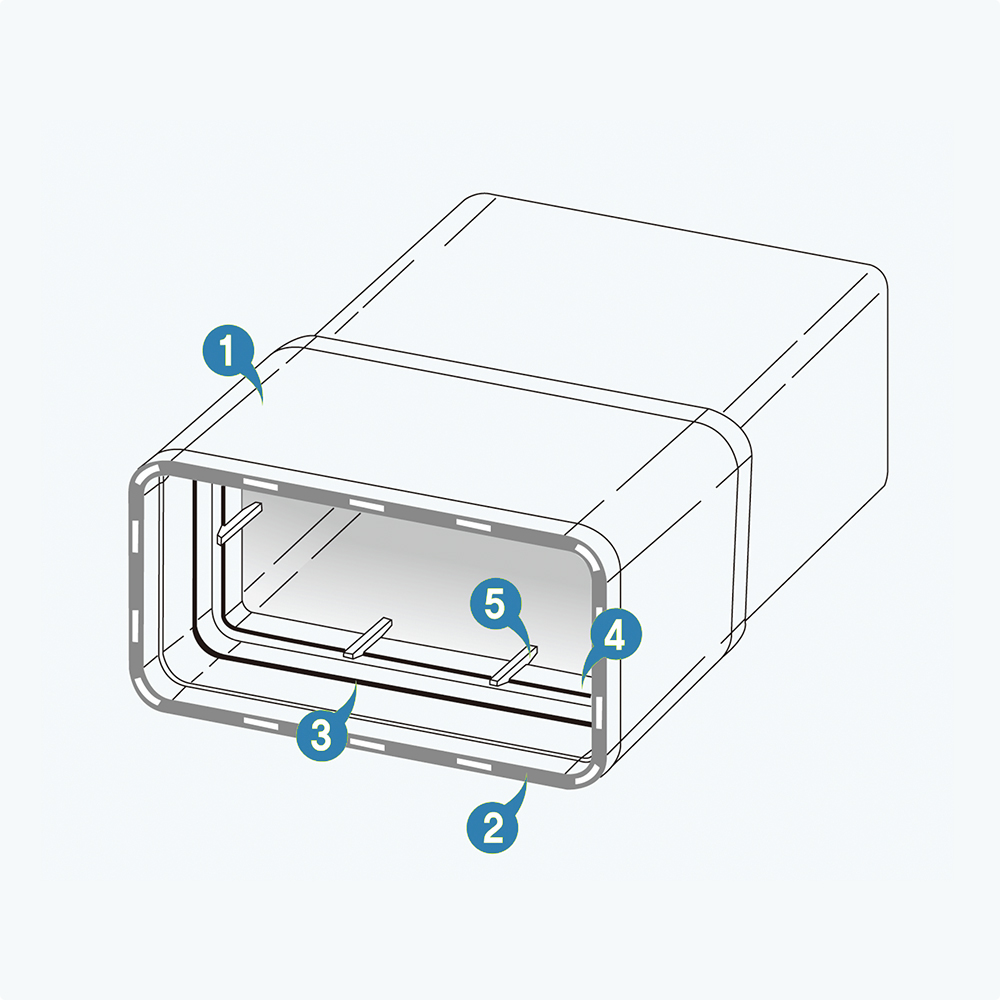

PR-Joint 구성 요소
- ① 커플링
- ② 누기방지 패드
- ③ 누기방지 날개
- ④ 누기방지 판
- ⑤ 덕트 삽입 가이드
연결시 ②와 ④사이로 덕트가 삽입되어 1차누기를 잡아주고,
⑤는 덕트삽입시 guide역할을 하며 ③은 2차누기를 방지하기 위한 날개역할을 합니다.
⑤는 덕트삽입시 guide역할을 하며 ③은 2차누기를 방지하기 위한 날개역할을 합니다.
덕트와 부속 연결 시 “좌측 이미지 Ⓐ” 의 덕트 틈새가 벌어지는 현상을 개선하고
본드 및 실리콘 등을 사용하지 않고 조립 가능하도록 제작되었습니다.
본드 및 실리콘 등을 사용하지 않고 조립 가능하도록 제작되었습니다.
KEY ADVANTAGES
시스템 특장점
시스템 특장점
PR-Joint 시스템은 본드 및 실리콘을
사용하지 않는 건식 결합 구조로
안정적인 기밀 성능을 확보하며,
ABS/PVC 소재의 우수한 물성을 통해
내구성과 시공성을 동시에 향상시킨
덕트 시스템입니다.
또한 황토 적용(선택 사양)을 통해
항균·항곰팡이 및 공기 정화 기능까지 구현하여
실내 공기질 개선에 기여합니다.
사용하지 않는 건식 결합 구조로
안정적인 기밀 성능을 확보하며,
ABS/PVC 소재의 우수한 물성을 통해
내구성과 시공성을 동시에 향상시킨
덕트 시스템입니다.
또한 황토 적용(선택 사양)을 통해
항균·항곰팡이 및 공기 정화 기능까지 구현하여
실내 공기질 개선에 기여합니다.
공기질 개선 성능
- 본드 미사용 → 화학물질 방출 차단
- 안정적 기밀 유지
- 실내 공기 흐름 안정화
- 신선 공기 전달 효율 확보
재질 특성
(ABS / PVC)
(ABS / PVC)
- 내충격성 우수
- 내열성 및 내구성 우수
- 내약품성 우수
- 발화 온도 높음 / 난연성 확보
- 가공 적용성 우수
황토 적용 기능
(선택 사양)
(선택 사양)
- 항균·항곰팡이 기능
- 살균·탈취 효과
- 습도 조절 기능
- 공기 정화 기능
- ※ 항균 덕트는 주문 생산
