사업분야   /   환기 설비 솔루션

옥내 설치형 환기캡

Material & Engineering Verification

포스코이앤씨 LG화학

아이디에이이엔씨
공동개발

포스코이앤씨 LG화학

아이디에이이엔씨
공동개발

내후성 · 내화학성 · 구조 강도
통합 검증 시스템

특수 플라스틱 계열 소재를 적용하여 빛, 화학, 온도 변화에 강한 내구성을 확보하고,


10년 가속 UV 시험 및 FEA 구조 해석을 통해 장기 안정성과 파손 안전성을 검증했습니다.
Advanced Material Technology

소재 개발 연구

소재 개발 연구
빛 · 화학 · 온도 변화 대응 설계
외부 환경에 장기간 노출되는 건축 환기 제품의 특성을 고려하여,

빛·화학·온도 변화에 강한 고내구성 특수 소재를 자체 개발하였습니다.
빛, 환경
빛, 환경에 변화가
적은

소재 개발
건장재 제품은 외부 노출 및 장기 설치
제품이
많기 때문에 이를 견디는
소재 특성 필요
화학 조건
화학적 조건에 변화가
적은

소재 개발
내후성 & 내화학성이 우수하여
건장재 제품
(외부 노출) 제품에 적합
온도 변화
온도 변화가 적은
소재 개발
온도 변화에 조립성, 색상,

변형이 적은 소재 개발
색상 구현
다양한 마감 색상 구현

가능한
소재 개발
도장, 도금 공정의 추가 없이,

백색과 유사한 색상 적용 가능
(다양한 색상 구현하기에 적합)
10-Year Durability Verification

내후성 시험
(10년 가속 TEST)

내후성 시험
(10년 가속 TEST)

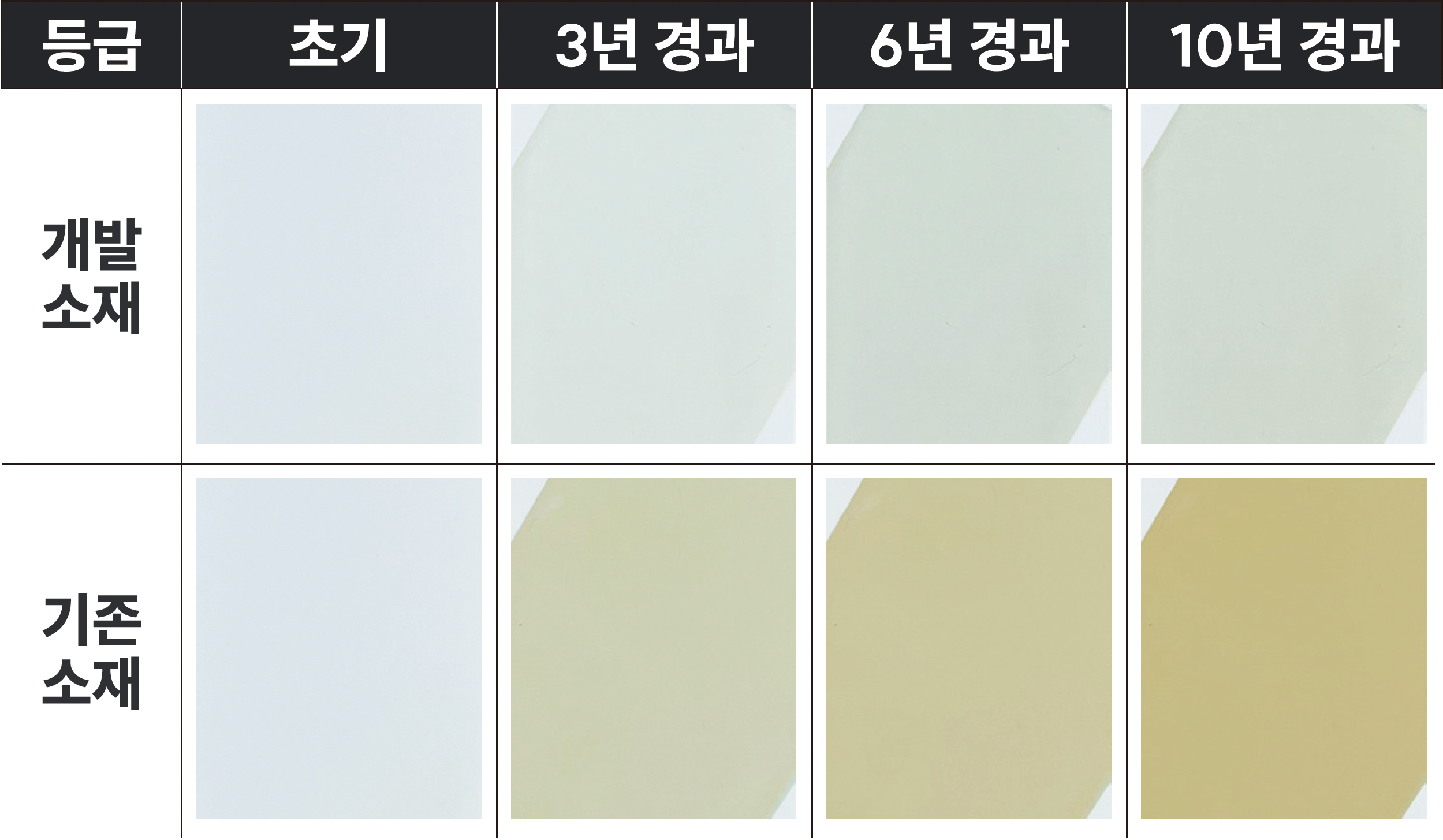

ASTM G155 UV 가속 시험 완료
Super UV 조건에서 10년 상당의 가속 시험을 진행하여
색상 변화 및 물성 저하 최소화를 객관적으로 검증했습니다.

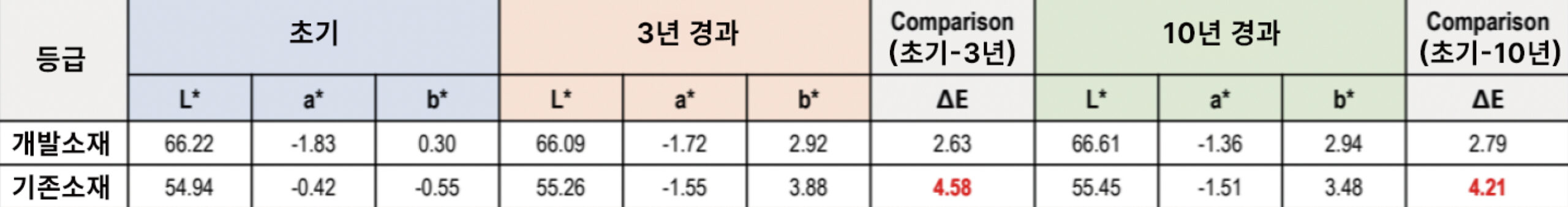

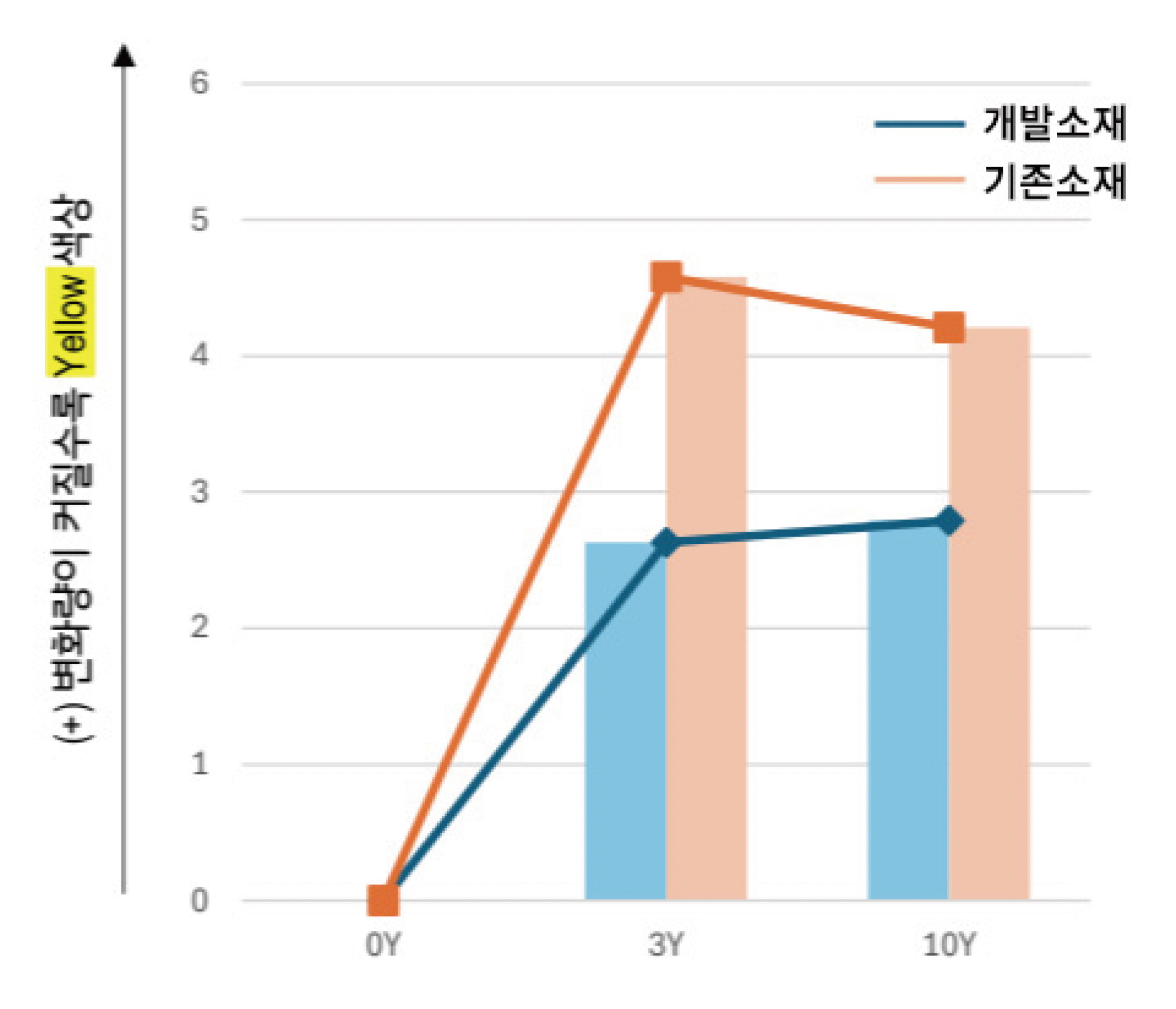

* 10년 광량 실험 후, Color 변화 측정 결과 ASA 제품은 Color 변색 영향이 적음
Chemical Resistance Test

내화학성 시험

내화학성 시험
ESCR
  • 플라스틱이 용제류 / 기름류와 접촉하게 되면, 용제의 침투로 인해 고분자 구조 내 응력이 발생하여 Crack 발생
  • 내화학성 Crack 주요 인자 (시간, 온도/화학물질/제품 내부 응력)
  • Stress 가해진 시험편에 화학물질 노출 시켜 빠른 시간에 Crack 유무 확인
ESCR Test 시험 조건
  • 박리유 / 수산화칼슘 수용액 / 콩기름 : 23℃ / 7 Days (168 h)

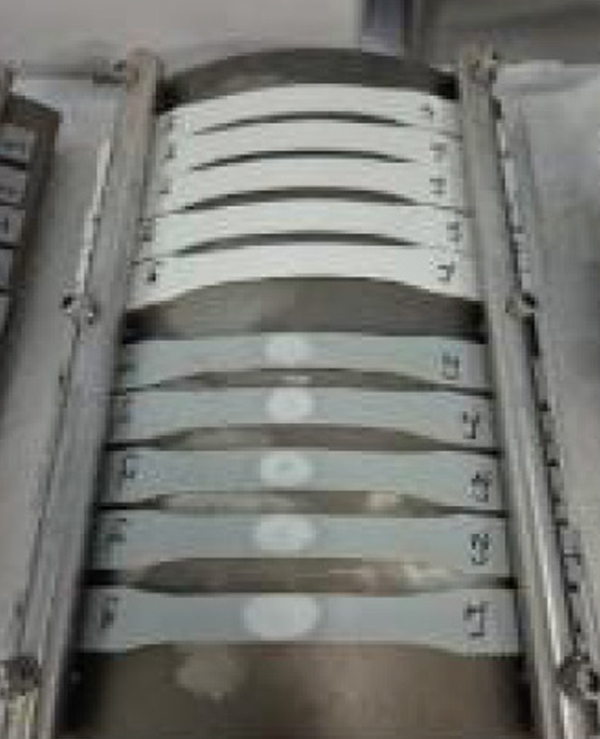

  • 화학 물질 노출 : 굴곡 변형 지그 사용 (Strain 0 / 0.5 / 1.0 % 지그)
내화학성 시험 평가 결과
(CRACK 발생 유무)
  • 외부 화학 물질 (박리유, 수산화칼슘 수용액, 콩기름)에 대한 ESCR 평가 후 ABS, 개발소재 두 소재 모두 Crack 발생하지 않음

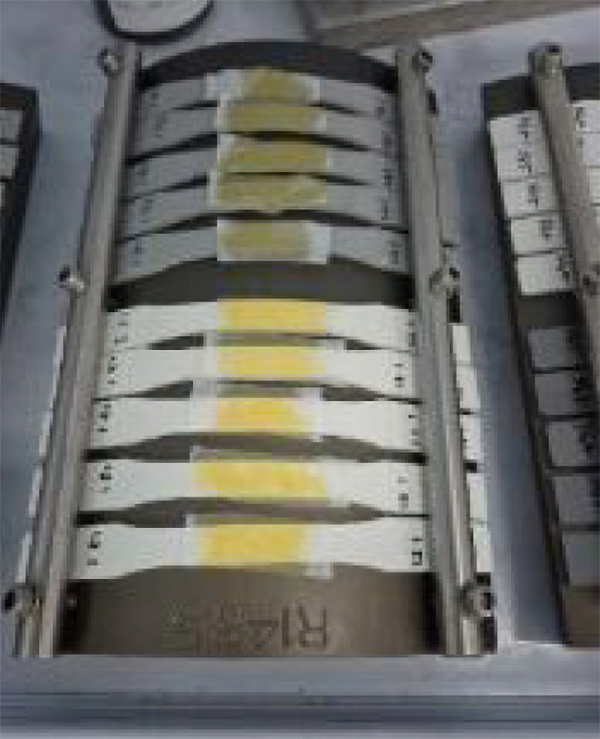

ESCR 평가 – 박리유

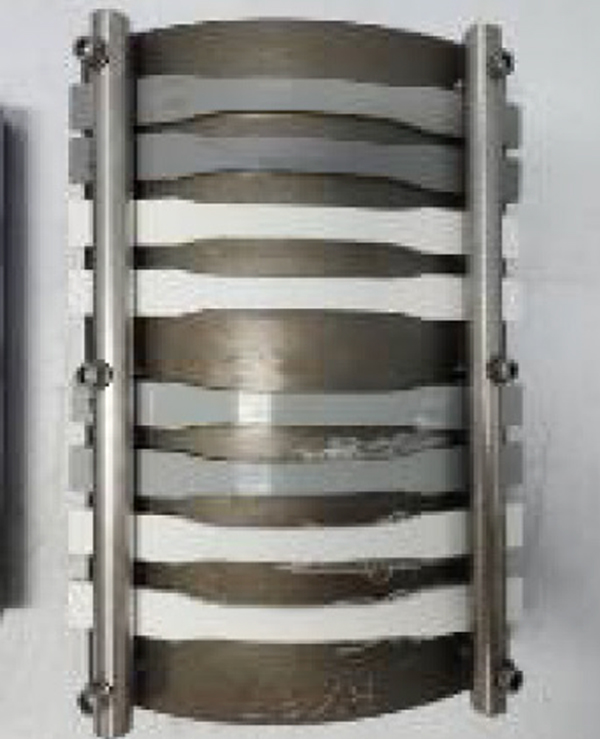

ESCR 평가 – 수산화칼슘
ESCR 평가 – 콩기름
Strength Test

강도 테스트

강도 테스트

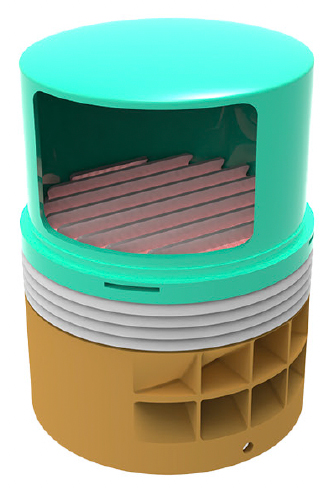

세대 환기용 환기캡
제품 파손 강도 FEA

목적: 조립 체결 되어 있는 방풍형 후드캡 제품에 하중을 부여하여 파손 형태 및 강도 예측

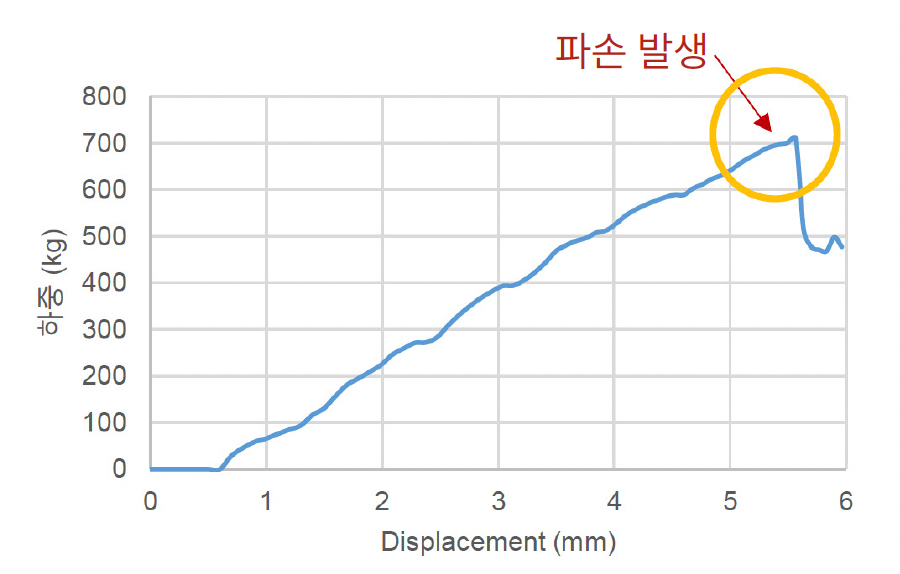

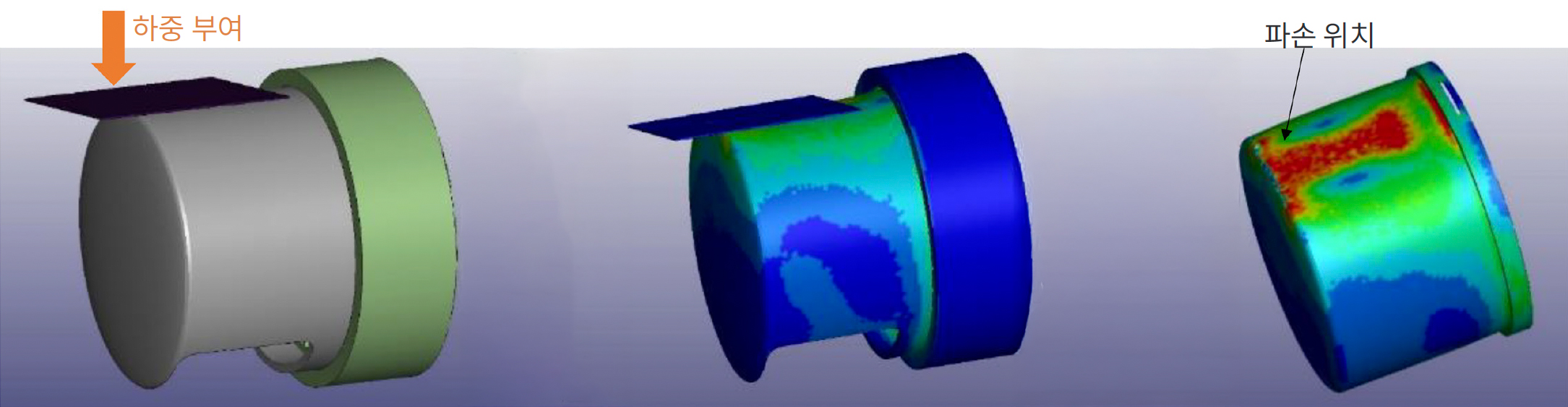

방풍형 후드캡 파손 FEA

  • 하중 부여 조건
  • 충격판 70kg, 1m/s
  • 700kg 하중에서 파손 발생하는 것으로 해석 결과 도출

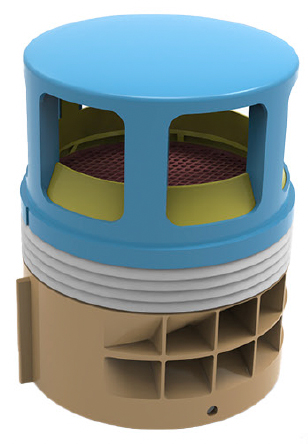

역풍방지용 환기캡
제품 파손 강도 FEA

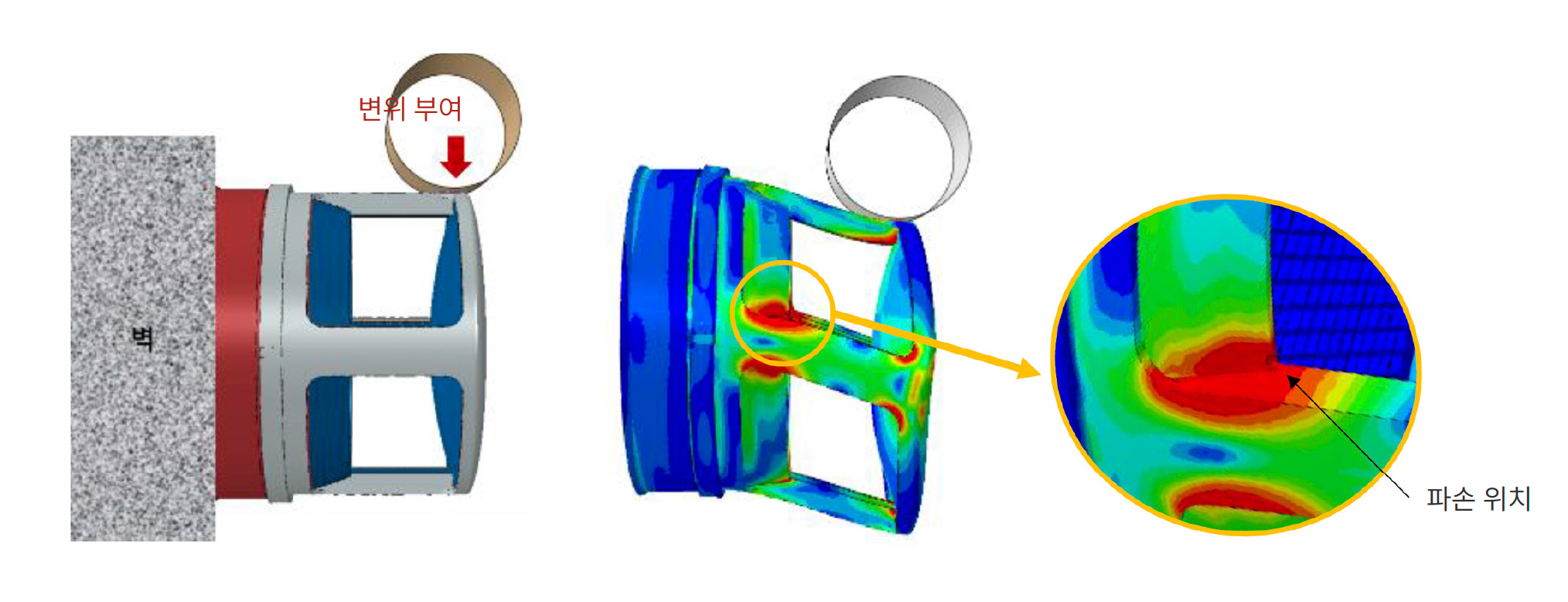

목적: 조립 체결 되어 있는 역풍 방지형 후드캡 제품에 강제 변위를 부여하여 파손 형태 및 강도 예측

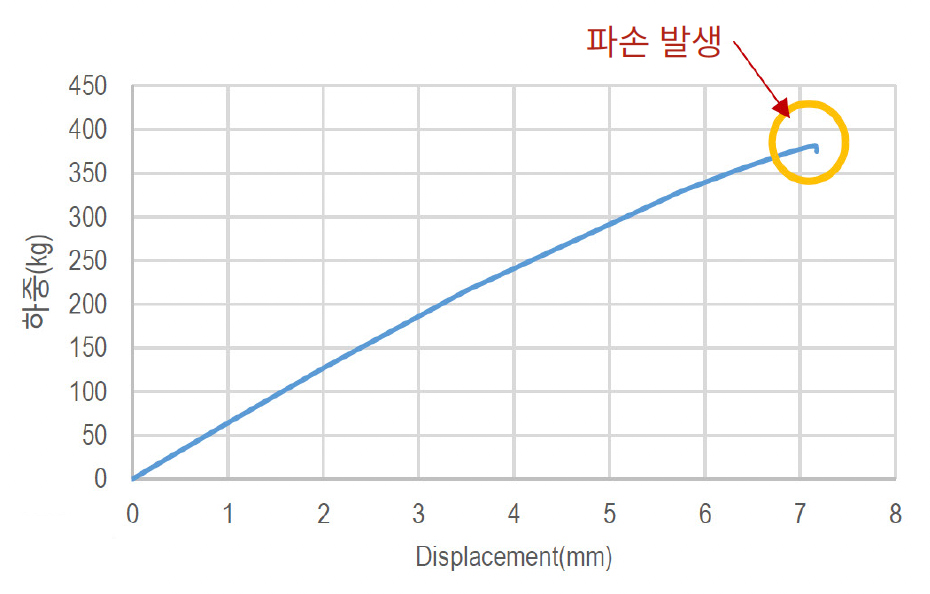

역풍방지형 후드캡 파손 FEA

  • 변위 부여 조건
  • 10mm
  • 360kg 하중에서 파손 발생하는 것 으로 해석 결과 도출
Material Verification

소재 검증

소재 검증
내후성
Color 변화:
개발 소재가 기존 제품보다 우수한 특성을 가짐


(Color 변화가 적음)
인장물성 변화:
개발 소재가 기존 제품보다 우수한 특성을 가짐 (Retention 60% 이상 유지)
내화학성
개발소재, 기존 제품 모두 박리유, 수산화칼슘 수용액,


콩기름에 대해서는 Crack 발생하지 않음
CAE 활용 Simulation
제품 형상 구조 해석:
조립 체결되어 있는 다양한 형상별 후드캡 제품에


변위/하중을 부여하여 파손 형태 및 강도 예측함
