사업분야 / 환기 설비 솔루션
옥내 설치형 환기캡

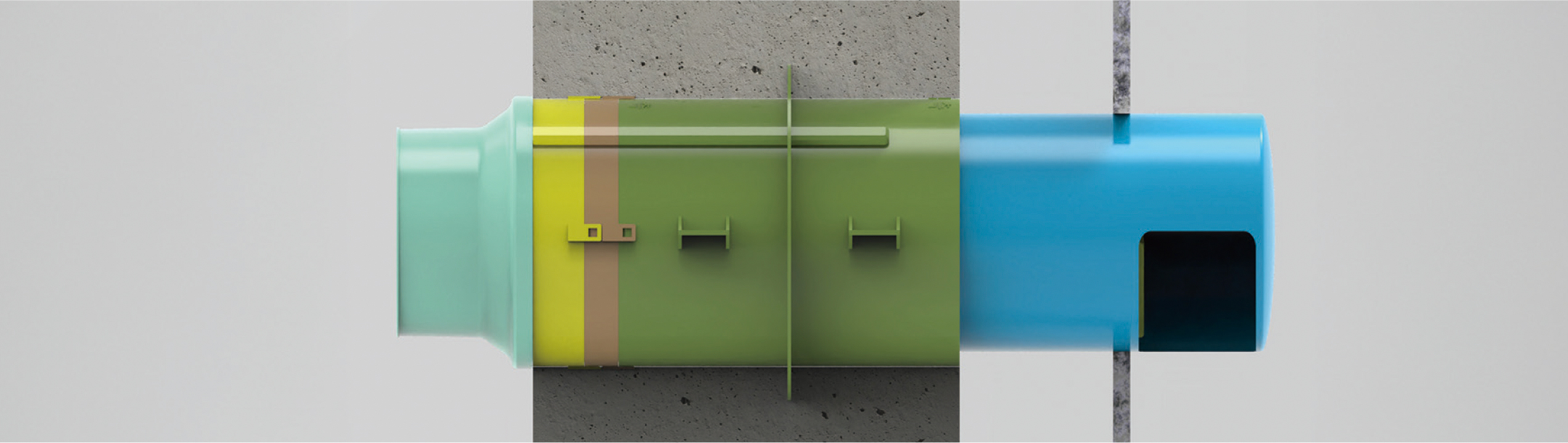

Installation Process
시공 프로세스
시공 프로세스

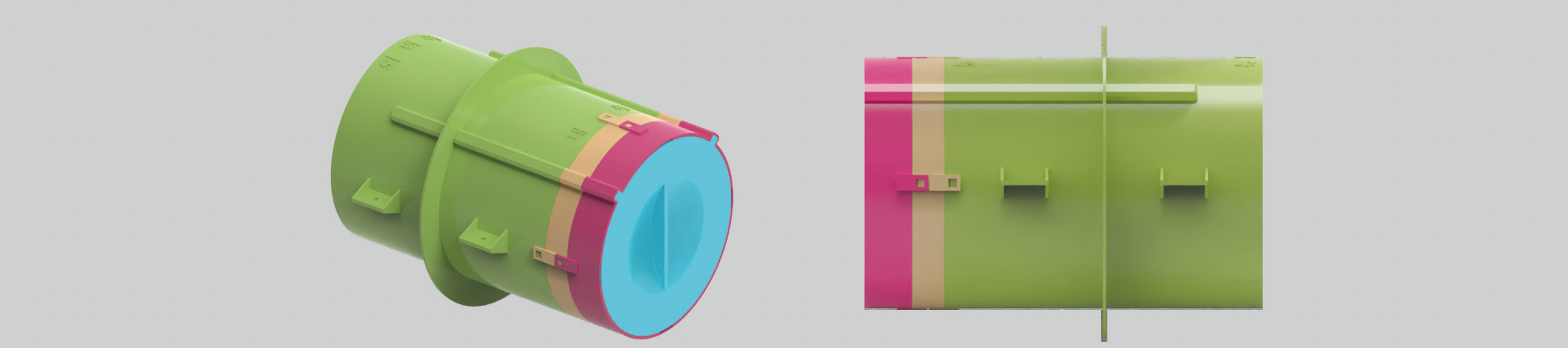

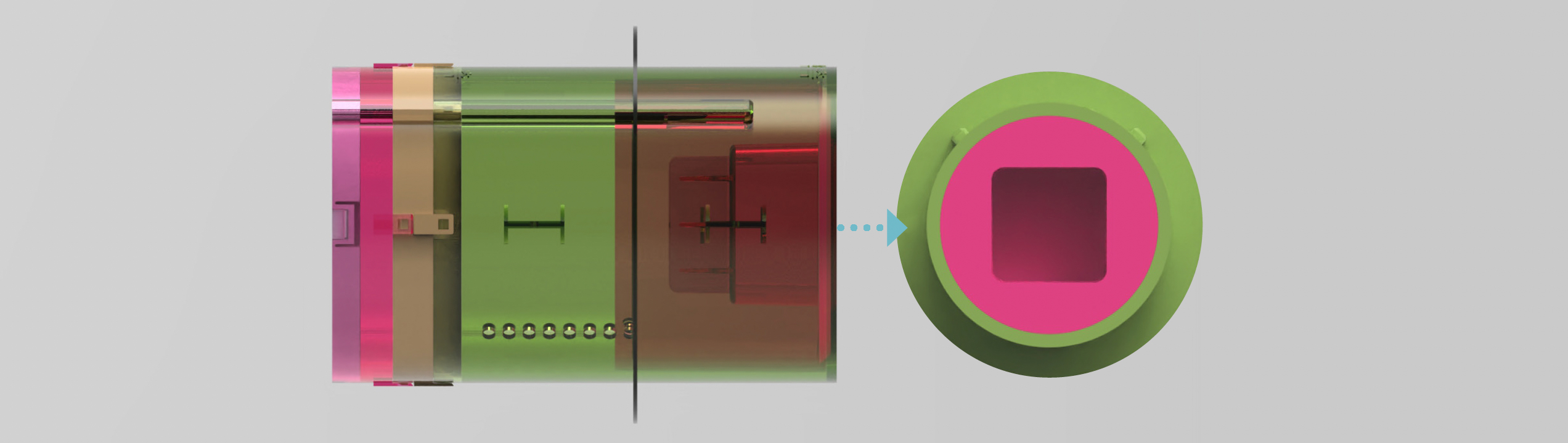

이물질 방지캡 (거푸집 전용)
- 전용 슬리브를 층별로 일정한 위치에 설치할 수 있도록 하며, 콘크리트 잔여물의 내부 유입 방지 구조
- 외벽 철근 작업 시 전용슬리브 설치 하며, 외측 거푸집에 돌출되는 지지대를 활용하여 층별 설치 위치 일관성 확보

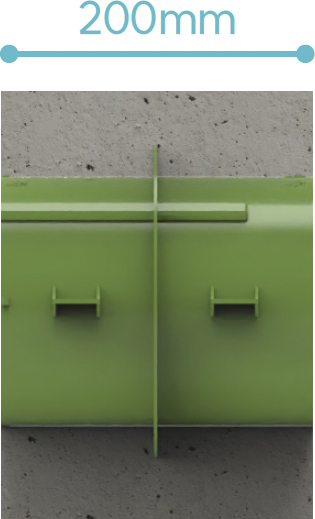

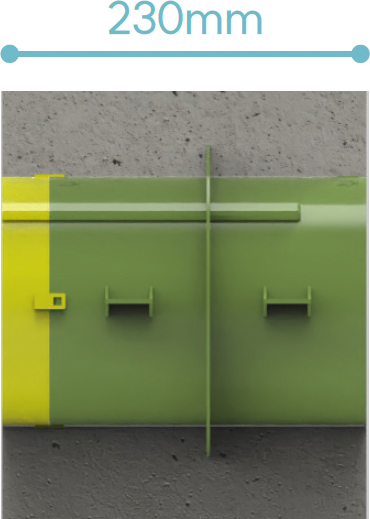

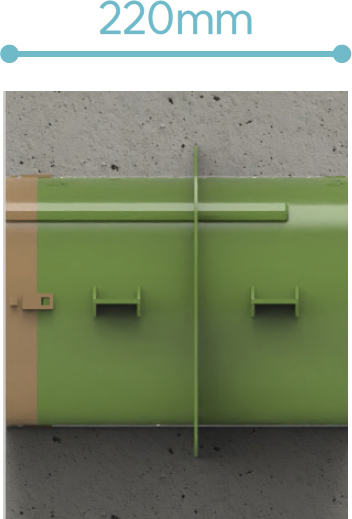

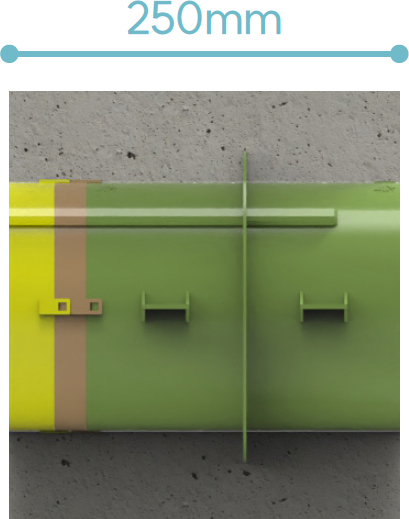

연장 슬리브
- 외벽 두께에 따라 슬리브 연장 소켓을 적절히 적용하여 맞춤 시공 가능

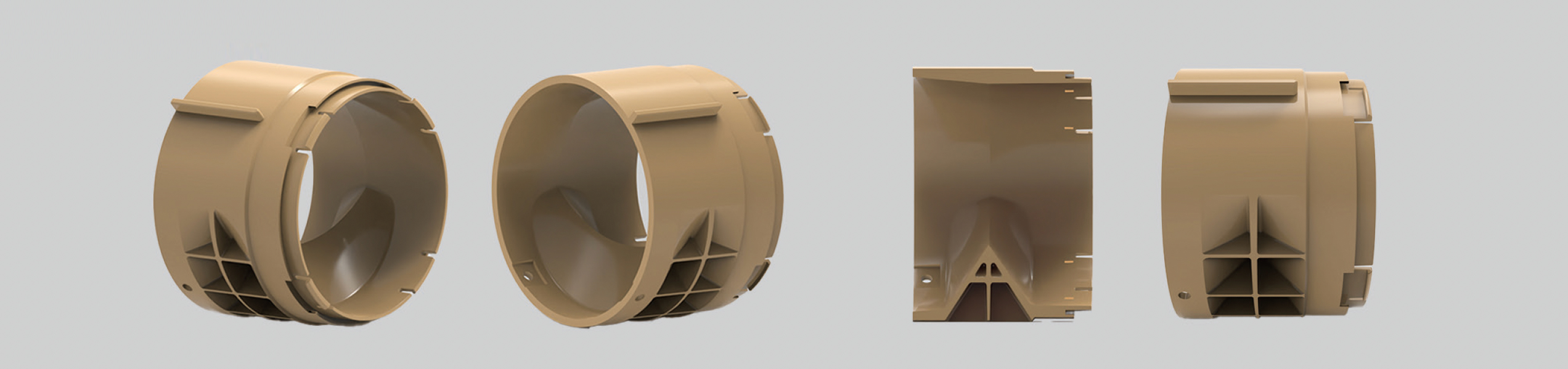

저층부용 후드캡
- 저층부 석재 마감에 따른, 후드캡 길이 조절 가능
Louver Installation Process
시공 프로세스
(루버창 용)
시공 프로세스
(루버창 용)
(루버창 용)

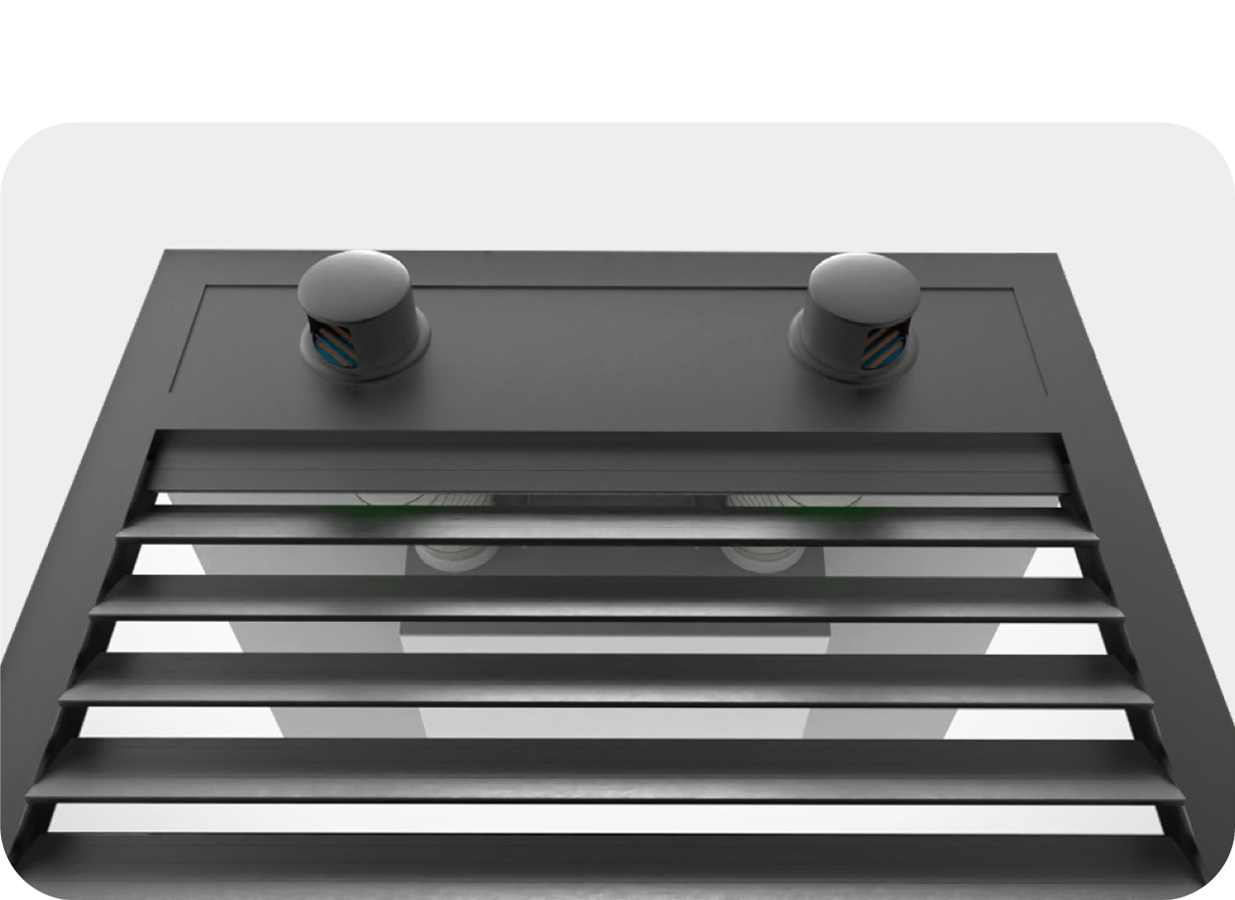

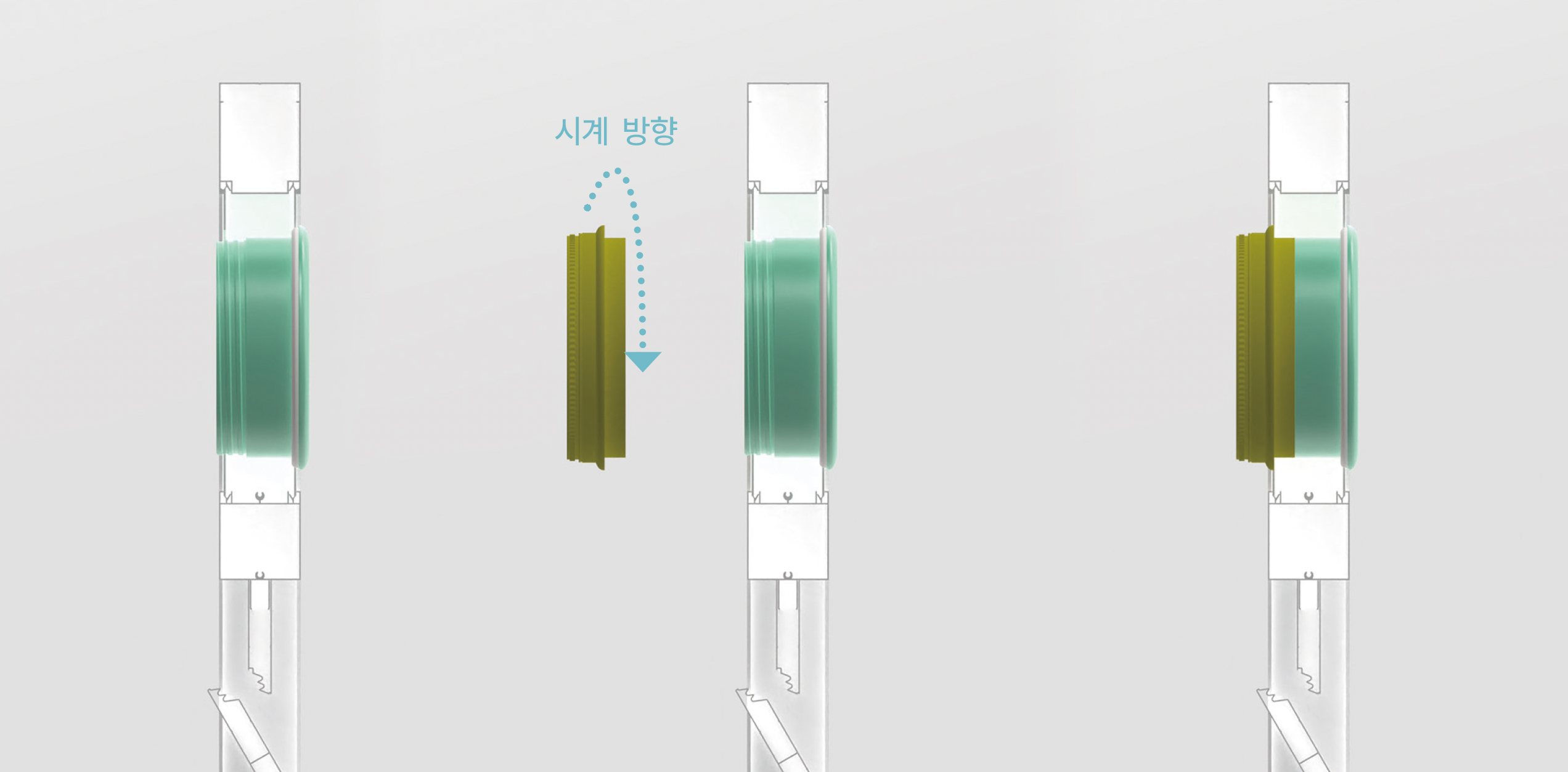

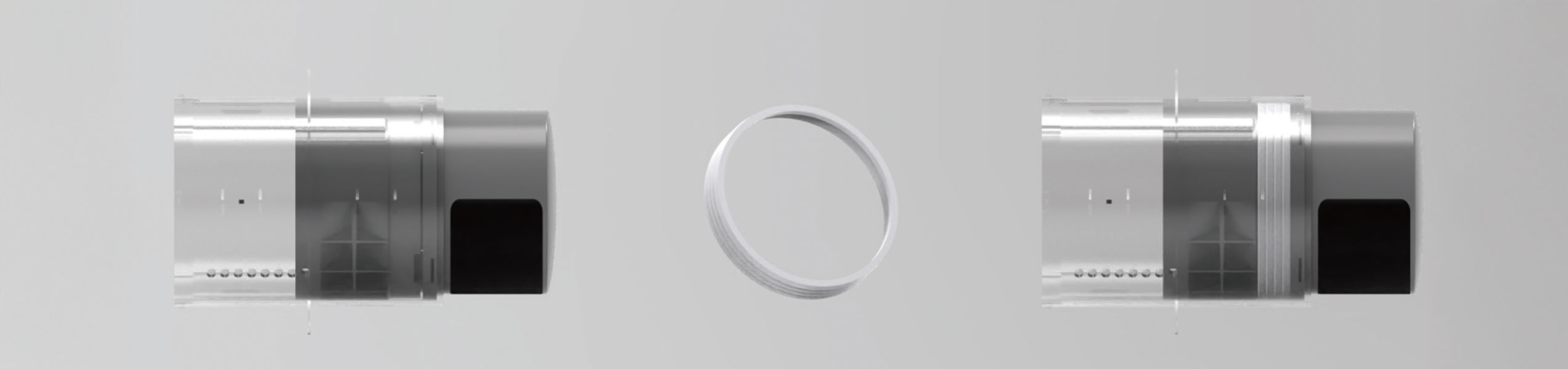

루버창 설치
- 전면슬리브와 후면슬리브를 AL루버창에 미리 설치하여, 안전하게 설치 가능

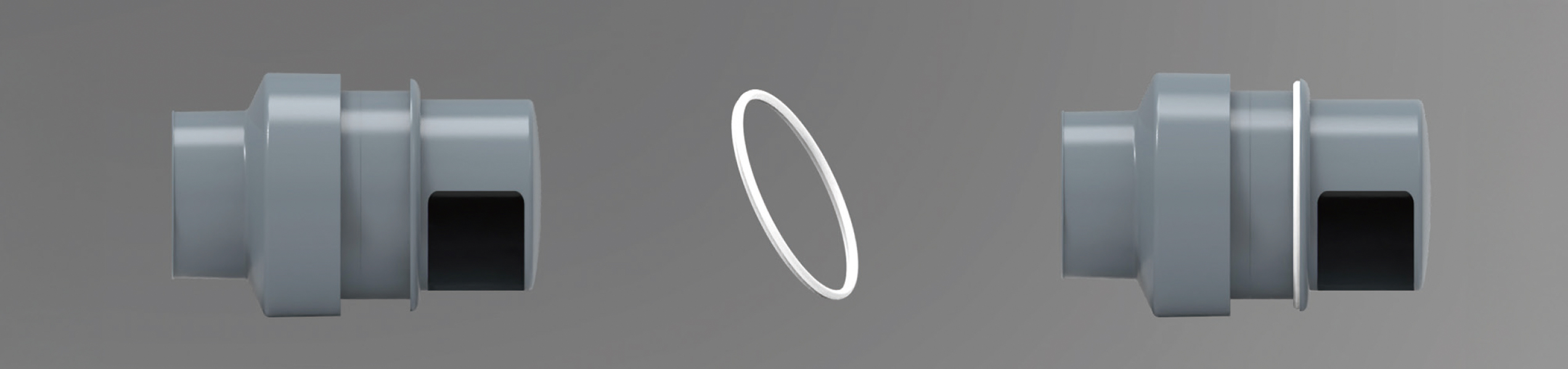

- 오링을 끼워 빗물 내부 유입 방지
① 루버창 환기캡 전용
전면 슬리브 설치
전면 슬리브 설치
② 루버창 환기캡 전용
후면 슬리브 설치
후면 슬리브 설치
③ 루버창 환기캡 전용
슬리브 설치 완료
슬리브 설치 완료

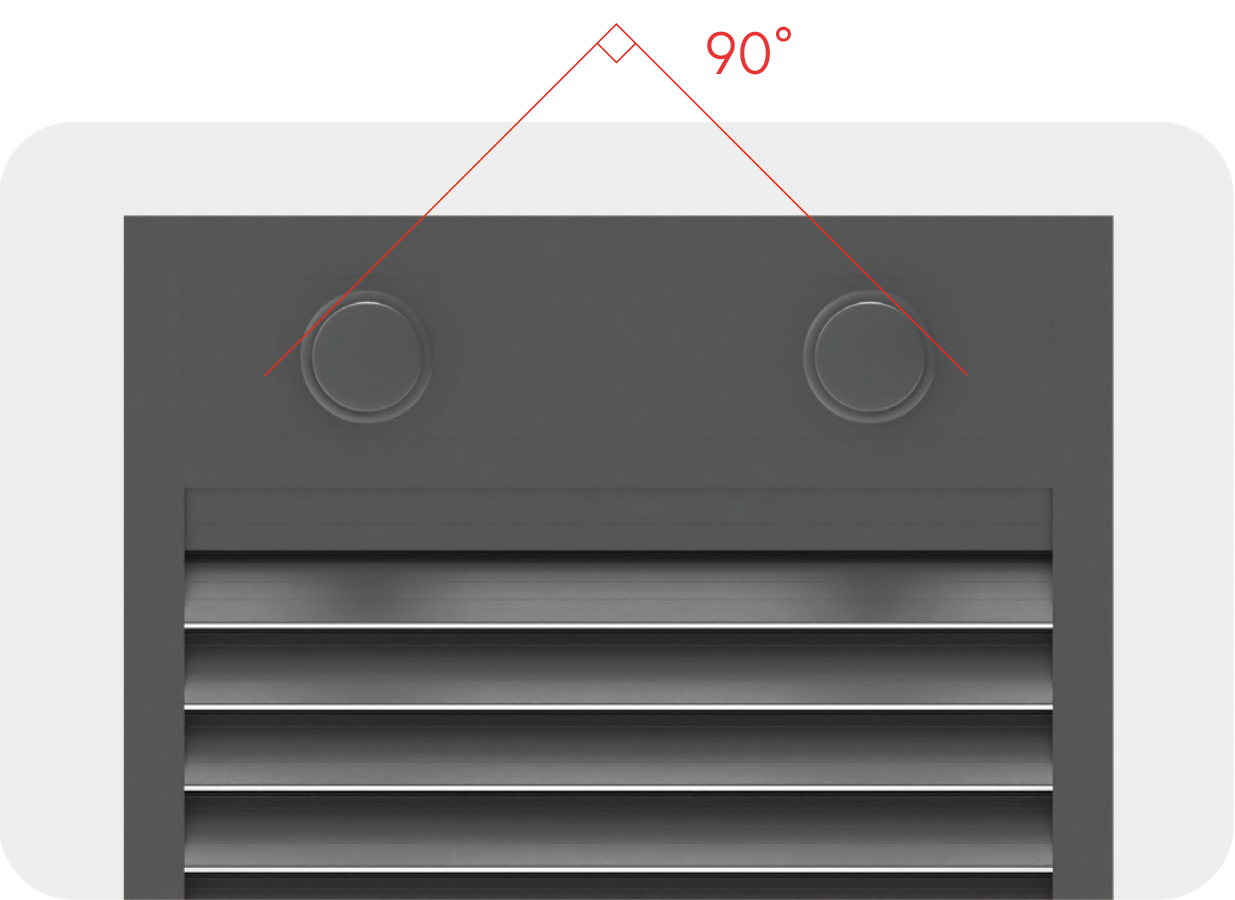

※ 전면 교환기 설치 기준 관련 공동주택 기계환기 설치 기준(제11조 3항)에 따르면,
공기 흡·배기구는 교차 오염을 방지하기 위해 1.5m 이상 이격하거나, 서로 90도 이상 다른 방향에 설치해야 한다.
공기 흡·배기구는 교차 오염을 방지하기 위해 1.5m 이상 이격하거나, 서로 90도 이상 다른 방향에 설치해야 한다.
Ensuring Water Tightness
수밀성 확보
수밀성 확보
루버창 고무 오링
빗물 유입 방지 고무 패킹
물 방지턱
슬리브 지수판
